ЛСТК каркасы. Все особенности и факты. Что можно строить

ЛСТК – легкие стальные тонкостенные конструкцииСтроительство на основе каркасов ЛСТК на сегодняшний день один из самых перспективных направлений, т.к. по своим свойствам и показателям ЛСТК обгоняют любые другие виды строительных материалов, в т.ч. и ЛМК

Проектные организации, а так же индивидуальные проектировщики, заложив проекты на основе продукции качественного завода по производству ЛСТК, на пример Гидротэк, могут быть уверенными в высоком качестве продукции с точностью до 1 мм. Производятся профили толщиной стенки от 0,7 до 3,5 мм. Длина профиля до 12 метров.

Какие профили бывают:

— p — профиль

— omega — профиль

— s — профиль

— z — профиль

— help — профиль

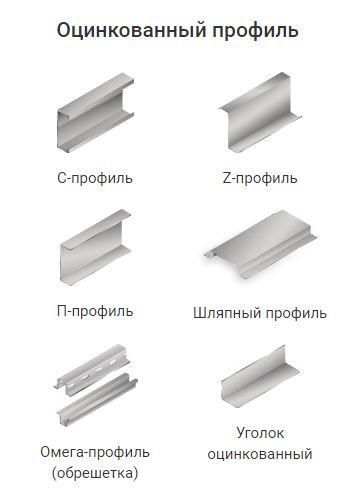

Оцинкованный профиль

Из ЛСТК надёжно и выгодно можно строить:

— жилые дома до 3-х этажей, хотя есть случаи строительства домов и до 6-ти этажей и это для ЛСТК не предел

— коммерческие здания такие как торговые центры, склады и ангары, автосервисы и автомойки, кафе и магазины.

Так же ЛСТК набирает огромную популярность в строительстве частного загородного жилья.

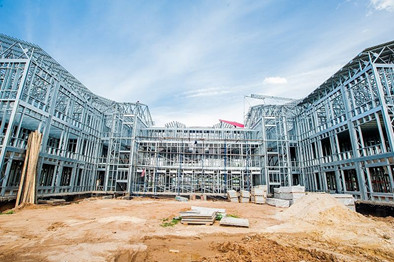

Много квартирный дом из ЛСТК 6 этажей

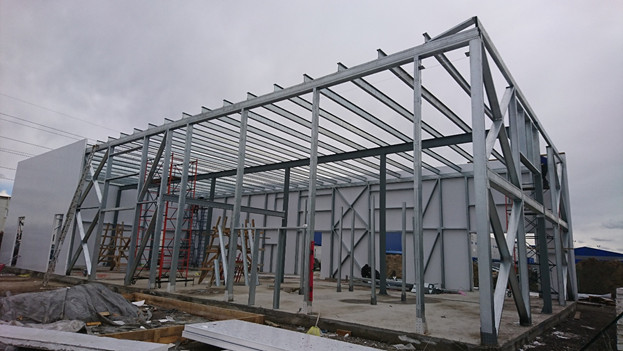

Ангар из ЛСТК

Строительство из ЛСТК осуществляется согласно СНИПам, ГОСТам, сводам правил и исследованиям не только Российских НИИ, но и зарубежных авторитетных исследовательских центров.

Гидротэк как завод производитель использует для производства ЛСТК профилей горячеоцинкованную сталь по ГОСТ 52246-2016

1. Продукция из ЛСТК производства Гидротэк соответствует ГОСТ 58384-2019

2. Все расчеты при проектировании ЛСТК каркасов инженеры Гидротэк проводят по системе еврокод 3, СП 260.1325800.2016 и проверяются инженером, что позволяет использовать данную технологию для строительства зданий различного назначения в различных климатических условиях. В СТО ЦНИИПСК им. Мельникова ещё в 1999 выпущены были рекомендации по проектированию элементов ЛСТК

3. Каркасные здания, построенные по технологии ЛСТК, полностью удовлетворяют требования СНиП II-3-79* — нормы и правила строительной теплотехники. Предел огнестойкости стальных конструкций из ЛСТК, при использовании их без дополнительных мероприятий по огнезащите, соответствует R15. (это IV)

4. Использование трудновоспламеняемых и негорючих материалов, повышает пожаростойкость зданий из лстк (соответствуют I — III степени по СНиПу 31-01-2003). Повысить огнестойкость можно с помощью огнезащиты ТИЗОЛ, т.е. до R90 (II класс)

5. При проектировании нагрузок и воздействий быстровозводимых сооружений на основе ЛСТК каркаса Гидротэк необходимо пользоваться СП 20.13330.2016 «Свод правил. Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85», нагрузки на строительные объекты подразделяются на постоянные и временные (длительные, кратковременные, особые).

6. Проектирование быстровозводимых зданий из ЛСТК, проектировщики Гидротэк используют таблицу, составленную на основе СП 131.13330.2012. Толщина утеплителя внутри панелей определяется по расчетным таблицам, разработанным на каждый климатический район РФ. «Строительная климатология»

7. Если говорить о зданиях из ЛСТК зданий жилищно-гражданского и производственного строительства в обычных условиях эксплуатации, то они должны служить не менее 50 лет по ГОСТ Р 54257-2010 «Надежность строительных конструкций и оснований»

8. Усиление и расчёт узловых соединений в ЛСТК каркасах на основе самонарезающихся винтов, следует производить на основе испытаний произведённых в рамках проекта 14.b37.21.0170 при поддержке ФПЦ «Научно-педагогические кадры инновационной России» 2012 год. Так же проведены исследования и испытания

— ЦНИИПСК им. Мельникова в 2014 году для винтов самонарезающихся и самосверлящих СТО 0065-02494680-2014 (ссылка на документ на нашем сайте)

— Мин. обр. и науки РФ, Чувашский гос. университет им. И.Н. Ульянова — НАСКР — 2016 (ссылка на документ на нашем сайте. Шапку оставить, лишнюю информацию удалить, тематическую на стр. 60 оставить)

— МГСУ И.Г. Катранов, испытания и расчёт винтовых соединений в ЛСТК 2010 г. (ссылка на документ на нашем сайте)

— ФГБОУ ВПО «МГСУ», ФГБОУ ВАО «ННГАСУ» Усиление и расчёт ЛСТК с учётом податливости узловых соединений 2012 г. УДК 624.04 (ссылка на документ на нашем сайте)

9. ГОСТ 7566 — определяет для ЛСТК правила приёмки, маркировки, упаковки, транспортирования и хранения.

10. Если речь идет об амортизационной группе быстровозводимых зданий на каркасе ЛСТК, то они могут быть отнесены и к седьмой (срок полезного использования — 15-20 лет) и к десятой группе (срок полезного использования — свыше 30 лет). Мнения арбитражей разделяются.

Примеры сооружений которые можно строить из ЛСТК каркасов

Обзор 2-х этажного сооружения из ЛСТК под автомойку и автосервис

Обзор сооружения из ЛСТК под автомоечно-детейлинговый центр

Факты об ЛСТК:

• По исследованиям British Steel, American Iron и Steel Institute цинковое покрытие первого класса показало способность обеспечить защиту от коррозии металлоизделия до 2000 лет. Обычно все Российские производители используют цифру «более 100 лет»

· Японские учёные проводили испытание, которое подтверждает высокий срок службы ЛСТК. В ходе эксперимента элементы ЛСТК были помещены в высоко агрессивную среду морской воды и остались невредимыми.

· Выдерживают порыв ветра 260 км/ час и землетрясения свыше 9 баллов по Рихтеру.

· «Канадское общество астматиков» (Asthma Society of Canada) признало воздух в помещениях из легких металлоконструкций наиболее пригодным для астматиков, а также людей, чувствительных к химикатам и

аллергии.

· Строительство из ЛСТК под силу бригаде из 3 человек, в кратчайшие сроки (300 кв.м. за 3 — 3,5 недели).


Многоквартирный дом из ЛСТК 3 этажа

История ЛСТК

· Технология производства и применения ЛСТК была разработана в 1933 году в Канаде с активным применением в строительстве малоэтажного жилья.

· Строительство из ЛСТК далее началось в Америке, Новой Зеландии, Англии, Австралии, Скандинавских странах, Южной Аравии и Японии. На сегодня список стран, использующих технологии ЛСТК, перевалило за 150 стран.

· На 2019 год в Швеции и Японии доля частных жилых домов, построенных из ЛСТК, составляет 15%, США — 6%, а в Великобритании — 3%. В России на строительство из ЛСТК приходится всего 0,5%. В России из ЛСТК начали строить в 1990 г., но активно использовать данную технологию стали лишь в 2000-х гг., когда в Центральном научно-исследовательском и проектном институте строительных металлоконструкций были выпущены рекомендации по проектированию таких зданий и сооружений.


Жилой дом из ЛСТК

Преимущества ЛСТК перед другими строительными материалами

Преимущества холодно катанной, горячеоценкованной стали (ЛСТК) перед горячекатанным чёрным металлом (ЛМК — главным и очевидным «конкурентом» по строительству):

· Уменьшенный предел текучести

· Увеличение прочности стали

· Качественный микро рельев поверхности

· Оцинкованная сталь, служит до 2 000 лет.

· Меньший вес конструкции

· Меньшая цена собранного каркаса на 20-40%

· Высокая скорость сборки

· Выдерживает сейсмичность до 9 баллов по шкале Рихтера

· Во много раз превышает стойкость к коррозии в агрессивной среде

· Монтаж можно осуществлять круглый год

· Точная геометрия деталей

· Компактность при доставке на строительную площадку

По опыту компании Гидротэк как завода производителя ЛСТК каркасов, нельзя придерживаться только ЛСТК или только ЛМК, каждый проект индивидуальный или типовой уникален и есть оптимальные решения именно для конкретного проекта. Не забываем, что уже в 1889 г. были применены технологии каркасного металлостроения — Эйфелева башня


Эйфелева башня — строительство

Достаточно часто мы в сооружения ЛСТК проектируем усиление из ЛМК для конкретных и индивидуальных задач, но главными критериями при выборе применяемой технологии для любого строительства всегда должны быть: окупаемость, стоимость начальных вложений, надёжность и долговечность и одно из самых немаловажных — без проблемная и наименее затратная эксплуатация — ЛСТК обычно выигрывает по всем этим показателям со значительным перевесом.

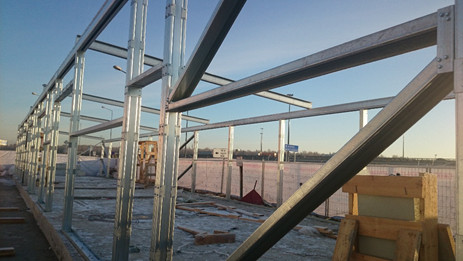

Автосервис/автомойка из ЛСТК

Достоинства ЛСТК. Нельзя выделить какое-то одно достоинство как самое значимое. Все достоинства дополняют друг друга и в целом мы получаем практически идеальный материал для строительства.

— Быстрая реализация проекта под ключ при минимальном задействовании механической и живой силы. Для примера ЛСТК каркас 300 кв.м. можно собрать тремя специалистами за 3-3,5 недели без задействования какой-либо тяжёлой техники. Такие потрясающие показатели стали возможны за счёт программного расчёта проектов и точного оборудования по производству ЛСТК профилей, так же соединений самонарезающими винтами обычным шуруповёртом.

— Низкая стоимость реализации проекта. Экономия по сравнению с применением других видов строительных материалов может достигать до 50%. Сравнительные таблицы для примера можно посмотреть здесь

— Прочность конструкций из ЛСТК. При, казалось бы, лёгком весе лёгкие стальные тонкостенные конструкции обладают уникальной прочностью и из этого материала строят торговые центры и жилые дома, они проходят государственные экспертизы по всем необходимым параметрам.

— «Сухое» строительство. Нет необходимости использовать бетонные смеси для крепления какого-либо материала. Данный вид строительство проходит в абсолютно гигиенических условиях и нет опасности возникновения сырости, гниений или плесени. После строительства нет необходимости вывозить тонны грузов и отходов, отходы и остатки минимальны.

— «Лёгкий» фундамент. Конструкция из ЛСТК даёт возможность минимизировать затраты на подготовку земли под фундамент и на самом фундаменте, т.к. вес конструктива не велик.

— Экология. При производстве ЛСТК идёт забота об окружающей среде, т.к. энерго затраты на производство готовой продукции из ЛСТК не большие. ЛСТК технологии абсолютно безопасны для человека при применении в строительстве жилья, в том числе и для аллергиков.

— Не горючий материал. Металл не горюч, что не может не сказаться положительно при проектировании абсолютно любого сооружения как для жилья, так и для бизнеса

— Долговечность. ЛСТК не подвержены коррозии, не изнашиваются, не меняются в зависимости от срока эксплуатации. По исследованиям British Steel, American Iron и Steel Institute цинковое покрытие первого класса показало способность обеспечить защиту от коррозии металлоизделия до 2000 лет.

— Отсутствует усадка конструкции, эксплуатировать сооружение можно сразу же после сдачи объекта в эксплуатацию

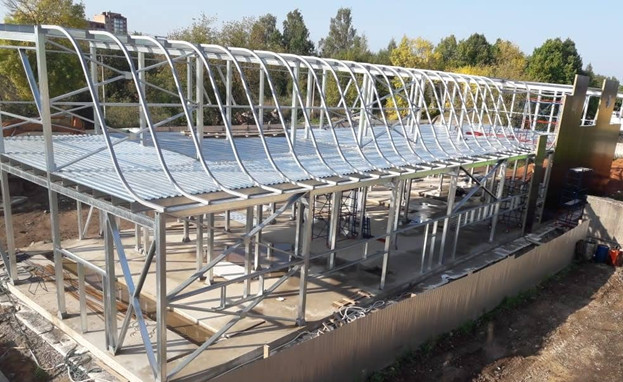

Автосервис из ЛСТК. По центру балка из чёрного металла.

Разберём самые распространённые мифы и дезинформацию о технологиях строительства ЛСТК

1. Возникновение «мостиков холода» при строительстве на основе каркаса из ЛСТК.

— Утепление стен идёт снаружи каркаса и сам каркас не может являться так скажем переносчика холода.

2. Возведение каркаса из ЛСТК очень сложный процесс.

— Практика показала, что те строители, которые хотя бы один раз столкнулись с возведением каркаса из ЛСТК любой сложности, но по полной инструкции, далее всем своим заказчикам рекомендуют только такую технологию. Слишком сильно выигрывает ЛСТК каркас по всем показателям перед другими показателями. Подробнее (ссылка на сравнительную таблицу)

3. Стены профиля каркаса ЛСТК 3 мм и поэтому не надёжны.

— Каркас ЛСТК как готовый продукт проектируется согласно ГОСТам, СНИПам и Сводам правил РФ. На основании таких проектов существуют гос. программы по производству многоквартирных жилых домов, инфекционных больниц и многих других сооружений, где требуется надёжность, долговечность и экологическая безопасность.

4. Готовый ЛСТК каркас по материалам дороже чем каркас из МК (каркас из металлического прокатного профиля)

— Производство ЛСТК профилей очевидно дороже, но вес каркаса на много легче, в том числе и монтаж быстрее и проще. Как итого каркас из профилей ЛСТК получается на 20-40% дешевле чем каркас из профилей МК, подробнее (ссылка на таблицы сравнения)

5. Недолговечность ЛСТК каркасов.

— Как показали исследования авторитетных компаний и институтов, ЛСТК каркас может прослужить до 2 тыс. лет, а миф о недолговечности рождён из-за того, что технология изобретена менее 100 лет назад.

6. Профили ЛСТК погнуться во время транспортировки.

— Абсолютно верно, если не соблюдать ГОСТ 7566 регламентирующий перевозку, профиль может погнуться, но с таким же успехом можно повредить абсолютно любой строительный материал, если не соблюдать правил перевозки. Обращайтесь к проверенным производителям.

7. Большое влияние от человеческого фактора при сборке ЛСТК каркаса.

— При реализации любого проекта и из любого материала присутствует не маленький человеческий фактор. Где он больше, а где меньше сложно даже оценить. Но сказать точно можно, что последствия обращения в не проверенную временем компанию ляжет финансовой нагрузкой на заказчика услуг.

8. Низкий уровень звукоизоляции.

— Абсолютно верно, специфика материала ЛСТК каркаса может дать высокую слышимость, так что при реализации проекта, где важно, чтобы бы была максимальная шумоизоляция, необходимо заложить в проект шумоизоляционный утеплитель как на стены, так и на перекрытия между этажами, вопрос решается полностью, сооружение из ЛСТК каркаса может быть с высокими показателями по шумоизоляции.

ИТОГО:

Все мифы и дезинформация про каркасы ЛСТК связаны с тем, что технологии менее 100 лет и материал очень популярен из-за своих уникальных свойств. С ЛСТК каркасами работают как некачественные производители и строители, из-за которых эти мифы и рождаются, так и компании, которые берегут свою репутацию на протяжении многих лет.


Автосервис/автомойка из ЛСТК

Полезная информация об ЛСТК

· Эффект, которого можно ждать от термопрофиля составляет порядка 3%, он не решает вопросов, ни образования конденсата, ни так называемых «мостиков холода». В Швеции, где придумали делать просечки в профиле, а также их близкая соседка — Финляндия, при использовании термопрофиля все равно делают наружное утепление. Остаётся вопрос — зачем дырявить профиль, ослабляя его и увеличивая риски коррозии в просечках, если все эти проблемы нивелируются дополнительным наружным утеплением? Возможно, это просто маркетинг и ничего более...

· Бытует мнение, что необходима гидроизоляция при использовании бетонного фундамента при использовании ЛСТК, а для чего? Бетон набирает влагу из земли и чтобы она не поднималась выше и не попадала в утеплитель и другие материалы делается гидроизоляция между бетоном стеной. При использовании фундамента на основе ЛСТК, такой проблемы нет — металл не впитывает и не отдает влагу.

· Для быстровозводимых коммерческих сооружений используется в основном сэндвич панели. Для качественной сэндвич-панели, правильно смонтированной, срок службы составляет не менее 50 лет.


Многоквартирный жилой дом из ЛСТК

Этапы строительства по технологиям ЛСТК

Этапы строительства из ЛСТК точно такие же как и при строительстве из любых других материалов. Наша компания может выполнить проект под ключ со сборкой в любом городе России и СНГ, либо выполнить любой из этапов, описанных выше.

1. Проектирование.

Если нет проекта, компания Гидротэк может спроектировать все разделы проектной документации. Причём если мы говорим не о технических зданиях, а о жилых либо для бизнеса, то необходимо начинать с дизайн-проектирования. На проектирование уходит обычно от 1 до 3 недель в зависимости от сложности здания.

2. Производство ЛСТК профилей на заводе.

На заводе «Гидротэк» производятся ЛСТК профили по чертежам КМ (конструкции металлические) и КМД (детализация чертежей) для сборки каркаса. В среднем произвести ЛСТК профили при средней загрузке завод «Гидротэк» сможет за 7 дней. При необходимости реализации проекта под ключ с обшивкой и инженерными сетями, производится комплектация объекта и срок будет больше, подробнее.

3. Поставка ЛСТК каркаса на строительную площадку и сборка. Доставка осуществляется обычно с помощью обычной еврофуры либо ж.д. транспортом в морском контейнере.

4. Сборку можно осуществить самостоятельно, так же сборку можно осуществить с помощью аккредитованной нашей компанией местной бригадой, либо сборку осуществит бригада «Гидротэк»

Если «Гидротэк» реализует проект «под ключ», то поверхность земельного участка подготавливается ещё до момента приезда каркаса на объект. Так же собираются обшивка и инженерные сети. Заказчику передаются ключи от готового к эксплуатации объекта.

Необходимо учесть, что в некоторых случаях необходимы геодезические изыскания, а так же обустройство канализации и земельного участка в целом.

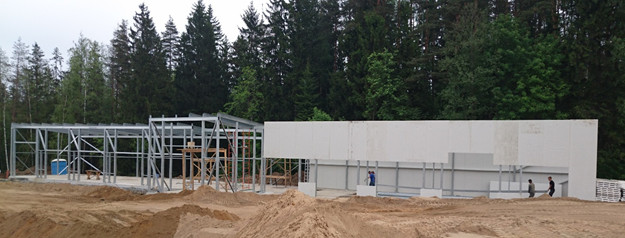

Автомойка из ЛСТК

Гидротэк — завод производитель ЛСТК и строительная компания. Обзор.
