Кабель-каналы для станков с ЧПУ — защита проводки и стабильная работа подвижных узлов
Зачем нужны станочные кабель-каналы в конструкции ЧПУ
Во время работы станка оси X, Y и Z выполняют сотни и тысячи циклов перемещения. Кабели питания шпинделя, шаговых или сервоприводов, датчиков и концевых выключателей подвергаются постоянным динамическим нагрузкам.
Станочные кабель-каналы позволяют:
— защитить проводку от механических повреждений и стружки
— предотвратить перегиб и перелом жил
— организовать аккуратную и безопасную прокладку трасс
— снизить риск коротких замыканий
— продлить срок службы электрической части станка
Правильно установленный кабель-канал исключает спутывание проводов и их контакт с подвижными элементами конструкции.

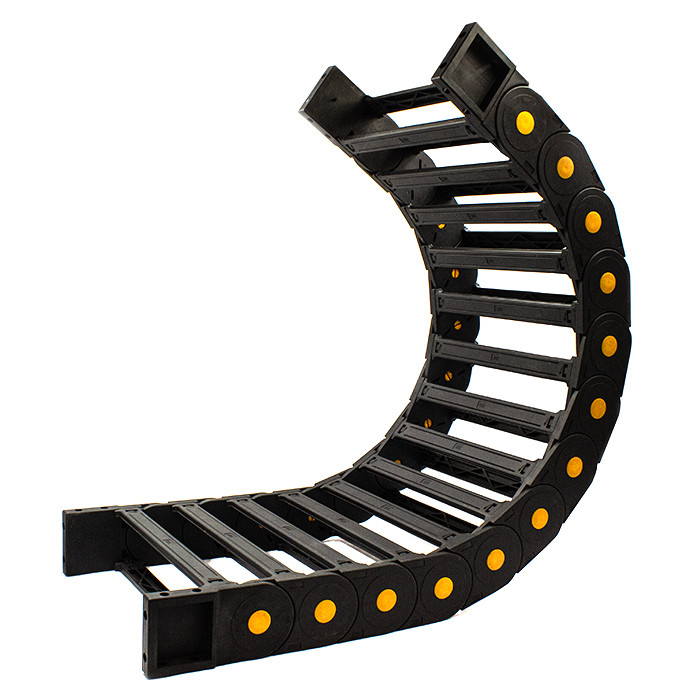

Гибкие кабель-каналы — надёжность при многотысячных циклах изгиба
Гибкий кабель-канал представляет собой модульную пластиковую цепь с внутренними перегородками. Он рассчитан на постоянный изгиб в пределах допустимого радиуса и сохраняет форму даже при интенсивной эксплуатации.
Преимущества гибких кабель-каналов для ЧПУ:
— высокая стойкость к циклическим нагрузкам
— стабильная работа при высоких скоростях перемещения
— защита от пыли, стружки и загрязнений
— возможность укладки нескольких кабелей одновременно
— удобство обслуживания и замены проводки
Такие системы широко применяются в портальных станках, автоматизированных столах, роботизированных узлах и подвижных модулях подачи.
Конструктивные особенности и материалы
Станочные кабель-каналы изготавливаются из прочного износостойкого пластика, устойчивого к механическим нагрузкам и воздействию технологической среды. Конструкция предусматривает:
— звенья с фиксированным радиусом изгиба
— разборную верхнюю или боковую крышку
— возможность разделения силовых и сигнальных кабелей
— различные варианты крепления к раме станка
Выбор ширины и высоты канала зависит от количества прокладываемых кабелей и их диаметра. Важно учитывать запас по внутреннему объёму, чтобы избежать чрезмерного натяжения и трения проводов.
Где устанавливаются кабель-каналы на станках с ЧПУ
Кабель-каналы монтируются вдоль направляющих по оси X или Y, а также на вертикальной оси Z. В портальных конструкциях они обеспечивают аккуратное перемещение кабелей вместе с порталом, не влияя на точность обработки.
Грамотно спроектированная кабельная трасса учитывает длину хода оси, радиус изгиба и точки фиксации. Это позволяет избежать ударных нагрузок и преждевременного износа как самого канала, так и проводки внутри него.
Как выбрать кабель-канал для станка с ЧПУ
При подборе необходимо учитывать:
— длину перемещения оси
— требуемый радиус изгиба
— количество и сечение кабелей
— условия эксплуатации (пыль, влага, температура)
— способ крепления к раме станка
Для станков с высокой скоростью перемещения важно выбирать модели с повышенной износостойкостью и надёжной фиксацией звеньев.
