Геология участка: термины, которые полезно знать перед строительством

Зачем нужна геология на участке

Изучение грунта перед строительством — не формальность, а способ избежать дорогостоящих переделок. На основе данных изысканий проектировщик рассчитывает фундамент, а строители закладывают его с уверенностью в надёжности основания.

Без геологии проектирование идёт «на глаз»: «здесь, похоже, плотный песок», «вода, наверное, глубоко». Если реальность окажется иной, дом может дать просадку, покрыться трещинами или начать разрушаться. Геология снимает эту неопределённость: вы получаете точные данные о грунтах, уровне воды и несущей способности основания.

По итогам изысканий вы получаете технический отчёт — документ, на основе которого принимаются все ключевые решения: допустимо ли строительство на участке, какой тип фундамента подойдёт, потребуются ли дополнительные работы (дренаж, замена грунта, гидроизоляция).

Изыскания проводят до начала проектирования — это первый шаг после покупки земли при капитальном строительстве.

Как свойства грунта влияют на выбор фундамента

Тип грунта определяет не только конструкцию фундамента, но и его стоимость. Зная, что залегает на участке, вы понимаете логику проектировщика и можете обсуждать альтернативы.

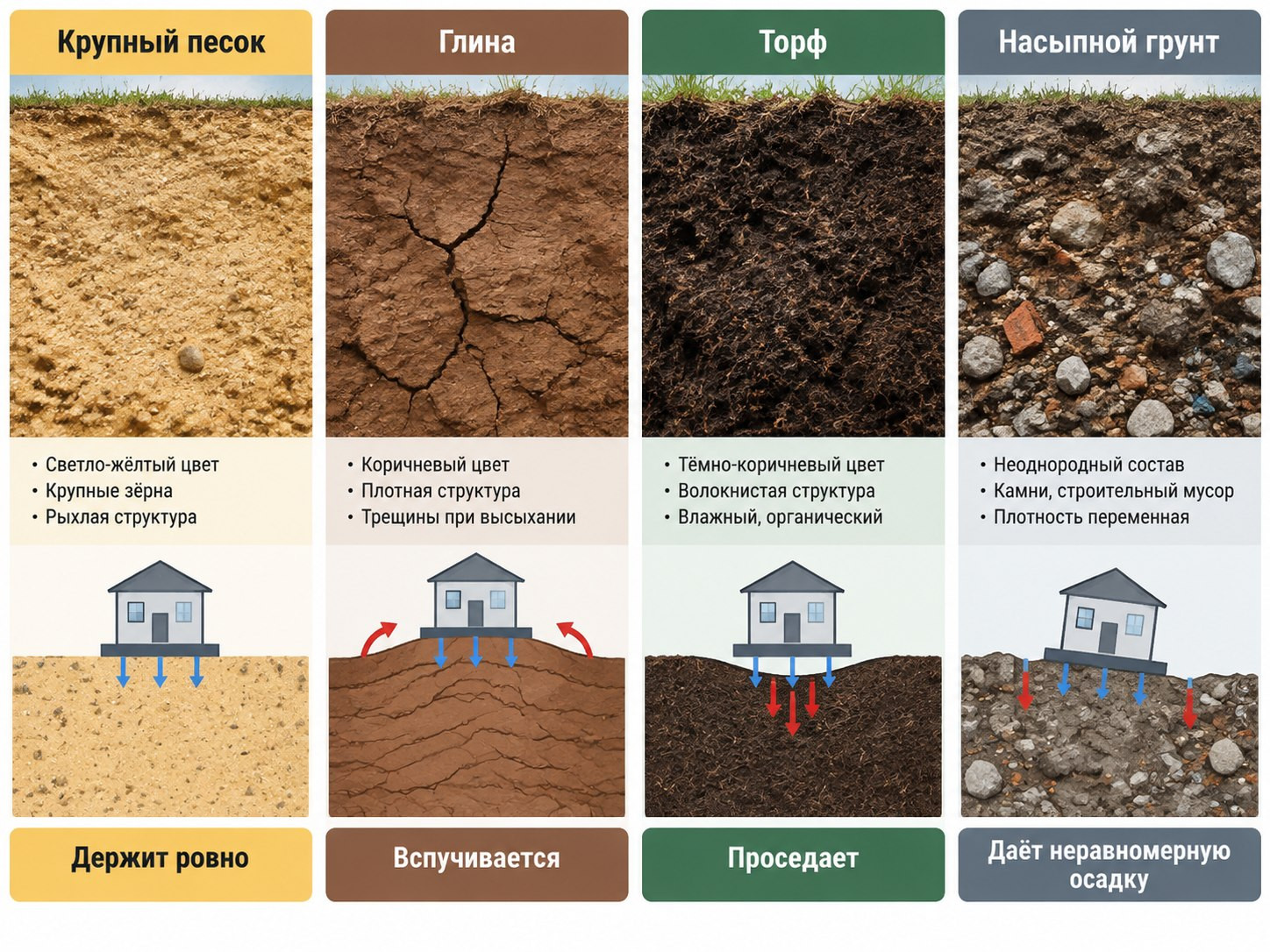

Основные типы грунтов

Пески. Крупный и средней крупности песок — надёжное основание: он пропускает воду, не пучинится, обладает высокой несущей способностью. При таком грунте часто достаточно ленточного фундамента мелкого заложения. Мелкий и пылеватый песок при увлажнении становится пучинистым: проектировщик либо заложит фундамент глубже, либо предусмотрит защиту от верховодки.

Глины и суглинки. Относятся к пучинистым грунтам: зимой расширяются, при оттаивании дают усадку. Такие циклы со временем разрушают конструкцию, если фундамент заложен на недостаточную глубину. Глины также склонны к неравномерным осадкам. Для них часто предлагают свайный или плитный фундамент, возможна частичная замена грунта.

Торф. Слабый и сильно сжимаемый грунт органического происхождения. Дом на торфе без специальных мер просядет. Тонкий слой можно заменить, при мощном слое потребуются сваи, проходящие сквозь торф до плотных пород.

Насыпные грунты. Имеют искусственное происхождение (отсыпка, строительный мусор, привозной грунт). Их свойства сложно предсказать — просадка может проявиться спустя годы. Проектировщик обычно предлагает либо заменить такой грунт, либо заложить сваи, проходящие сквозь него.

Тип грунта напрямую влияет на выбор конструктивного решения и бюджет нулевого цикла. Понимание особенностей участка позволяет заранее оценить возможные затраты и избежать непредвиденных расходов на переделки.

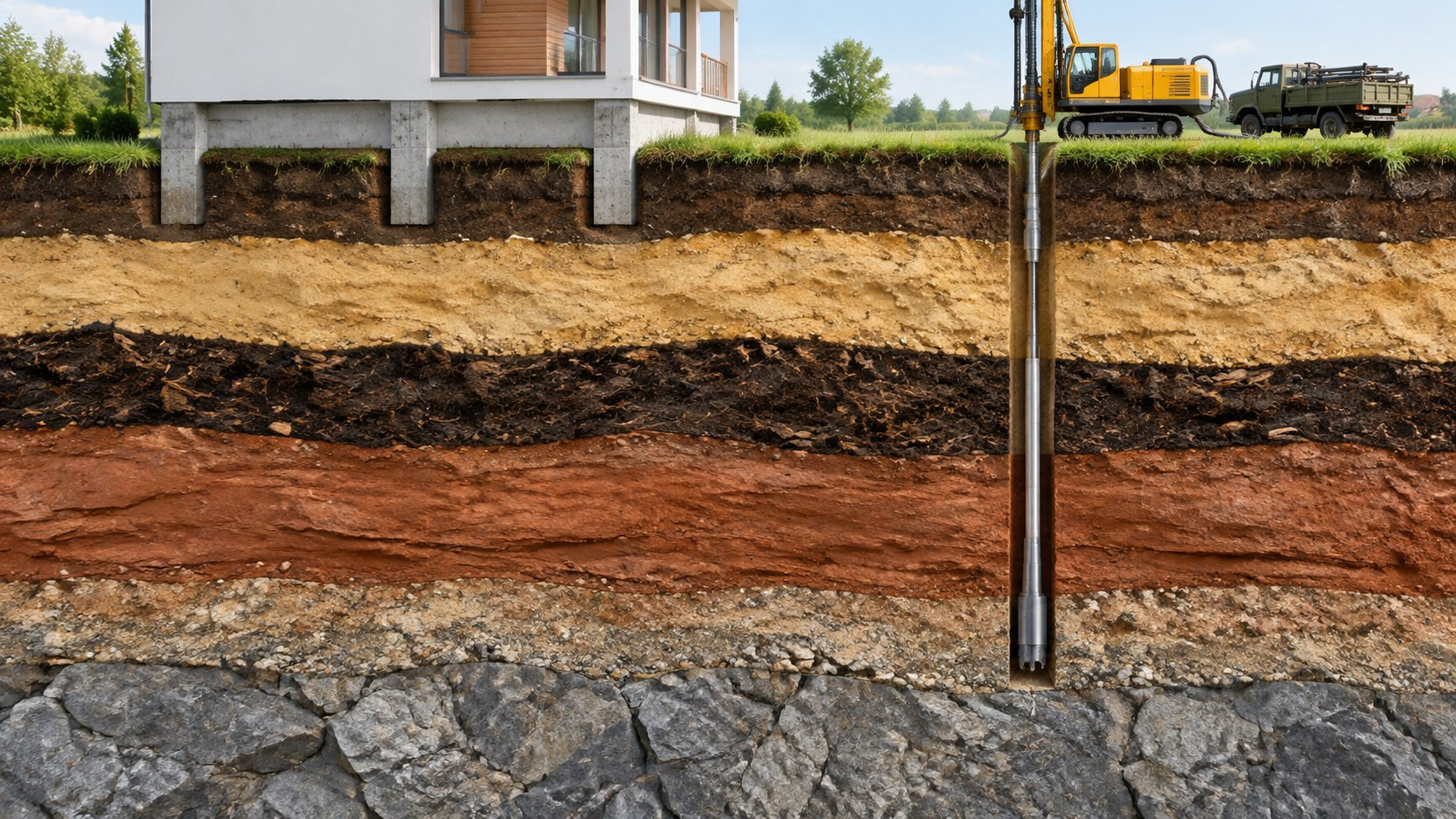

Инженерно-геологический элемент (ИГЭ)

Инженерно-геологический элемент — это пласт грунта, однородный по своим свойствам. В отчёте участок разбивают на ИГЭ, чтобы проектировщик видел, где залегают разные по прочности слои. Каждому слою присваивают номер и дают характеристику.

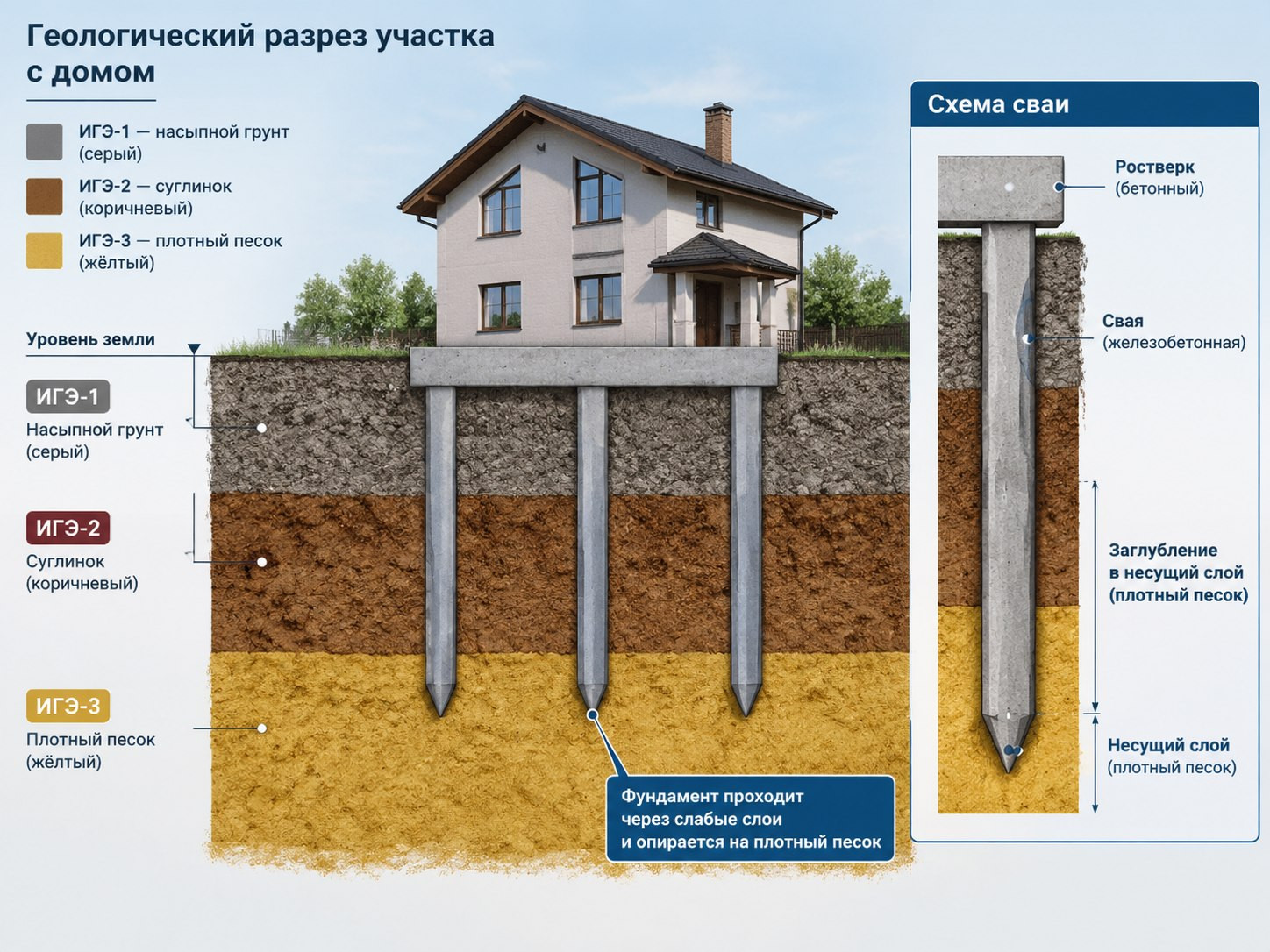

Например, под домом могут залегать три слоя: насыпной грунт, суглинок и плотный песок. Каждый ведёт себя по-своему. Проектировщик смотрит на ИГЭ и принимает решение: слабый верхний слой убрать, сваи заглубить в песок, а суглинок учесть при расчёте осадок.

Когда в отчёте несколько ИГЭ с разными свойствами, типовое решение не подходит. Придётся либо заглублять фундамент, либо менять грунт, либо ставить сваи — всё это отражается на стоимости.

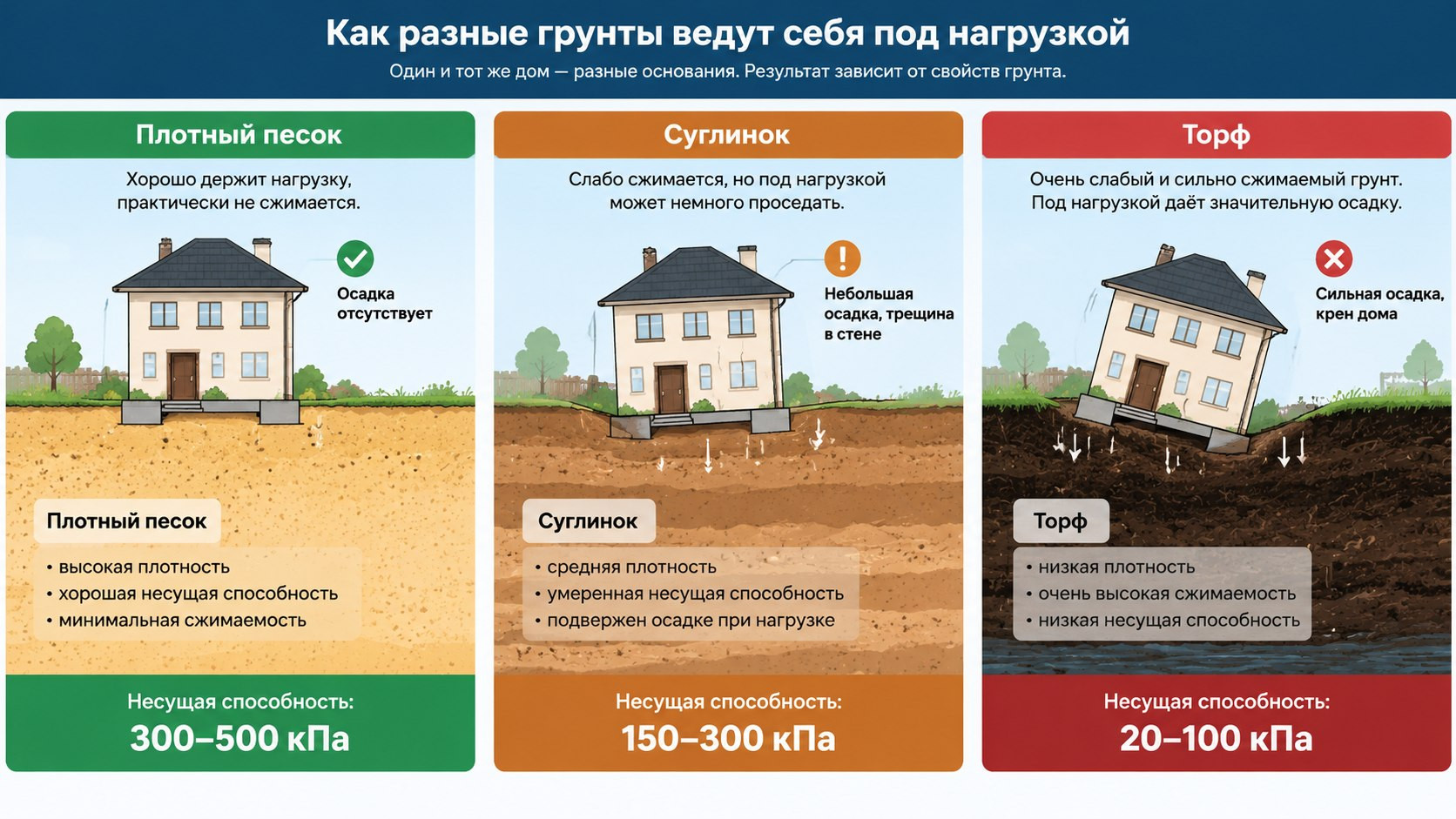

Несущая способность грунтов

Несущая способность — это предельная нагрузка, которую грунт способен выдержать без деформации. Измеряется в килопаскалях (кПа) или тоннах на квадратный метр.

Для ориентира: плотный песок держит 200–300 кПа, мягкий суглинок — 50–100 кПа, торф — 10–30 кПа. Одноэтажный кирпичный дом создаёт нагрузку около 100–150 кПа на основание. Если несущая способность ниже этой цифры, фундамент просядет.

Проектировщик сопоставляет несущую способность с весом здания и подбирает тип фундамента. На слабых грунтах это сваи или плита, на плотных — лента.

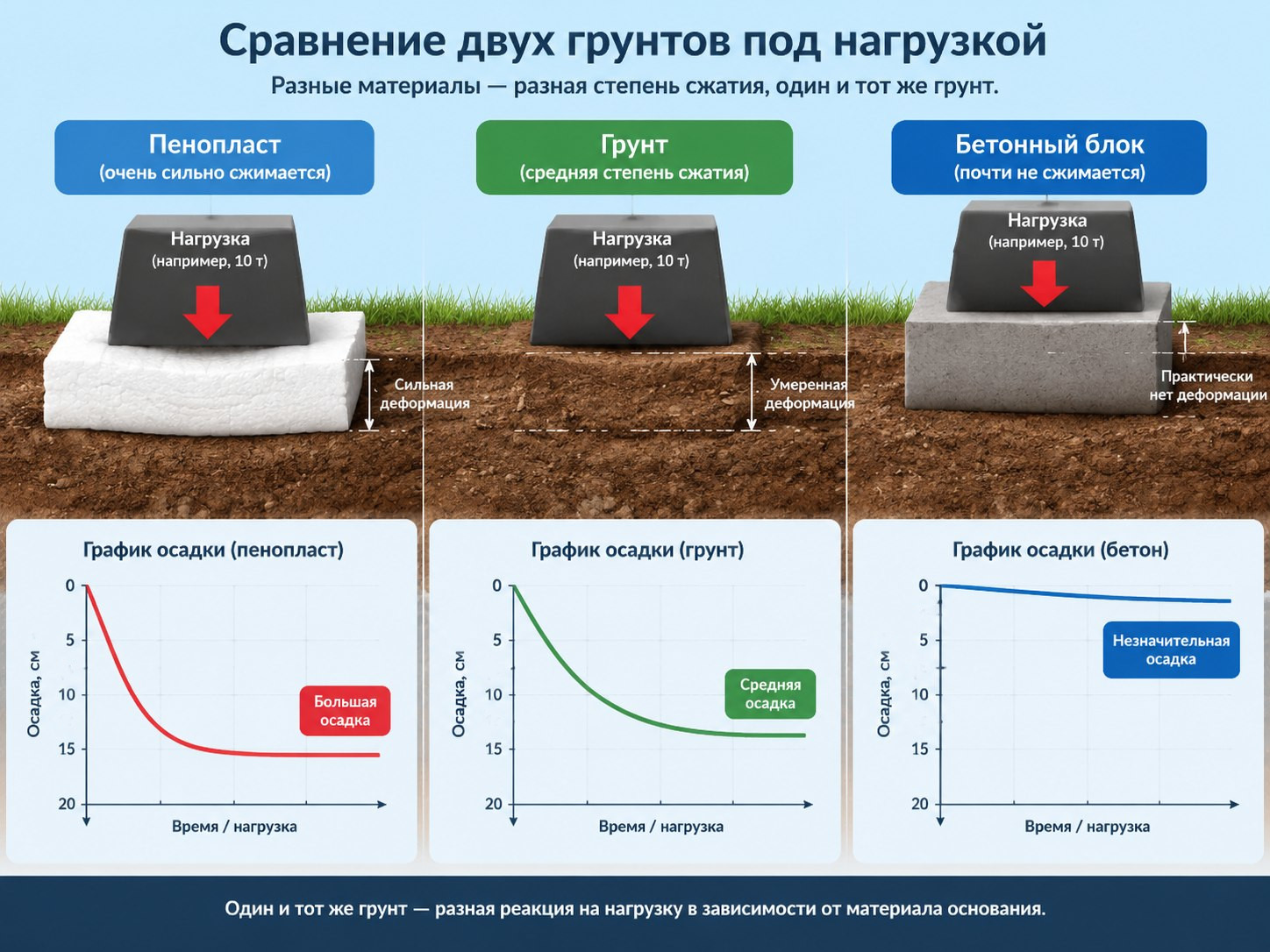

Модуль деформации грунта

Модуль деформации — характеристика сжимаемости грунта под нагрузкой. Чем выше значение, тем меньше осадка.

Пример: пенопласт сжимается сильно, бетон — почти нет. Модуль деформации показывает, насколько грунт «мягкий» или «жёсткий». Если модуль низкий, фундамент может просесть на несколько сантиметров. В одних случаях это допустимо, в других — нет.

При низком модуле проектировщик может предложить плитный фундамент (он распределяет нагрузку по большой площади и уменьшает осадку) либо сваи, передающие нагрузку на плотные слои.

Сцепление и угол внутреннего трения

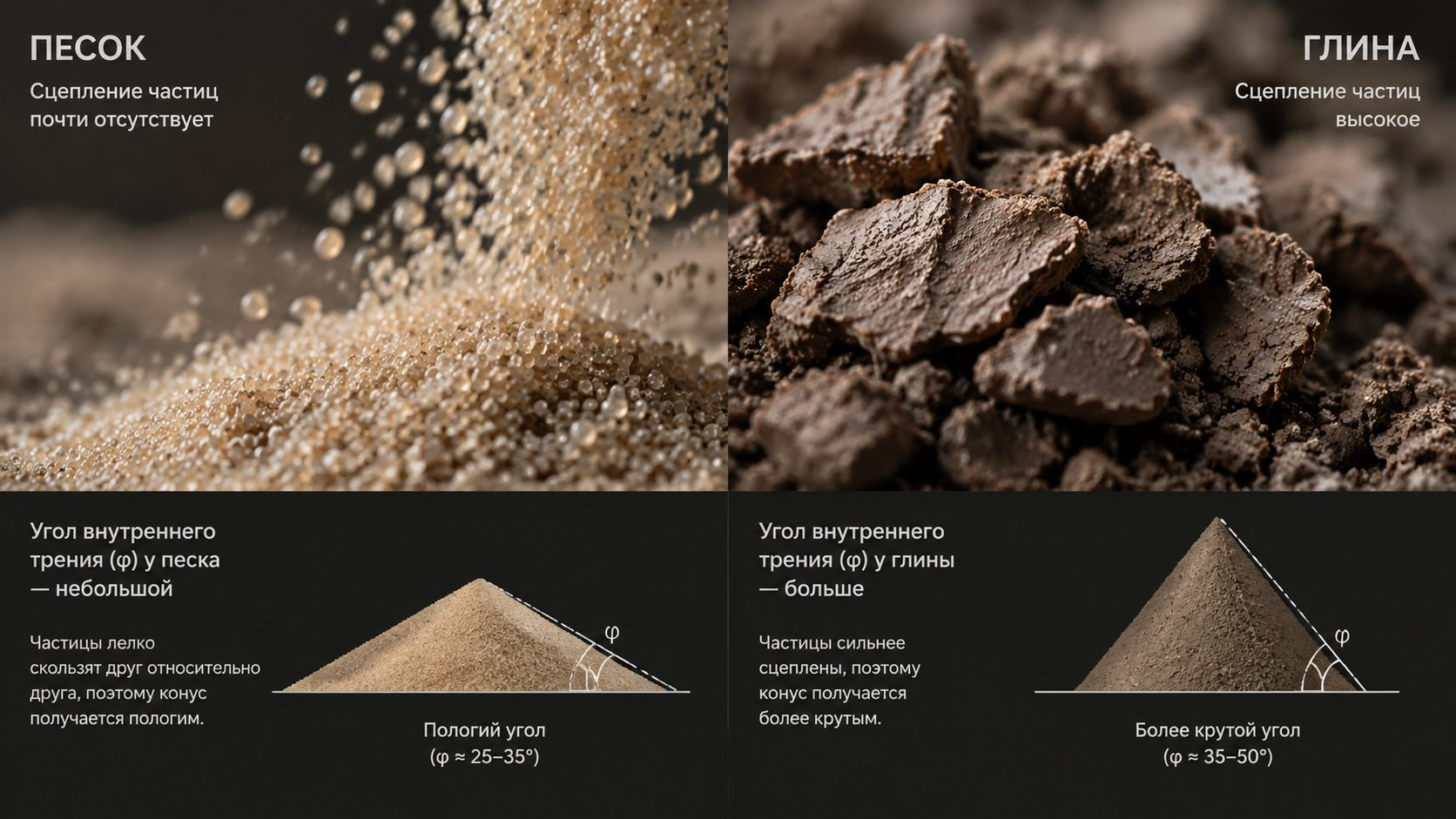

Удельное сцепление © — сила, с которой частицы грунта притягиваются друг к другу. У песка сцепление почти отсутствует — поэтому он рассыпается. У глины оно заметно выше — она держит форму.

Угол внутреннего трения (φ) — способность грунта противостоять сдвигу. Чем выше угол, тем устойчивее грунт к горизонтальным нагрузкам.

Обе характеристики применяют при расчёте устойчивости откосов, подпорных стен и фундаментов.

Если сцепление и угол трения низкие, грунт может потерять устойчивость под нагрузкой. На участках с уклоном эти параметры становятся критичными: проектировщик может предложить укрепить склон или изменить конструкцию.

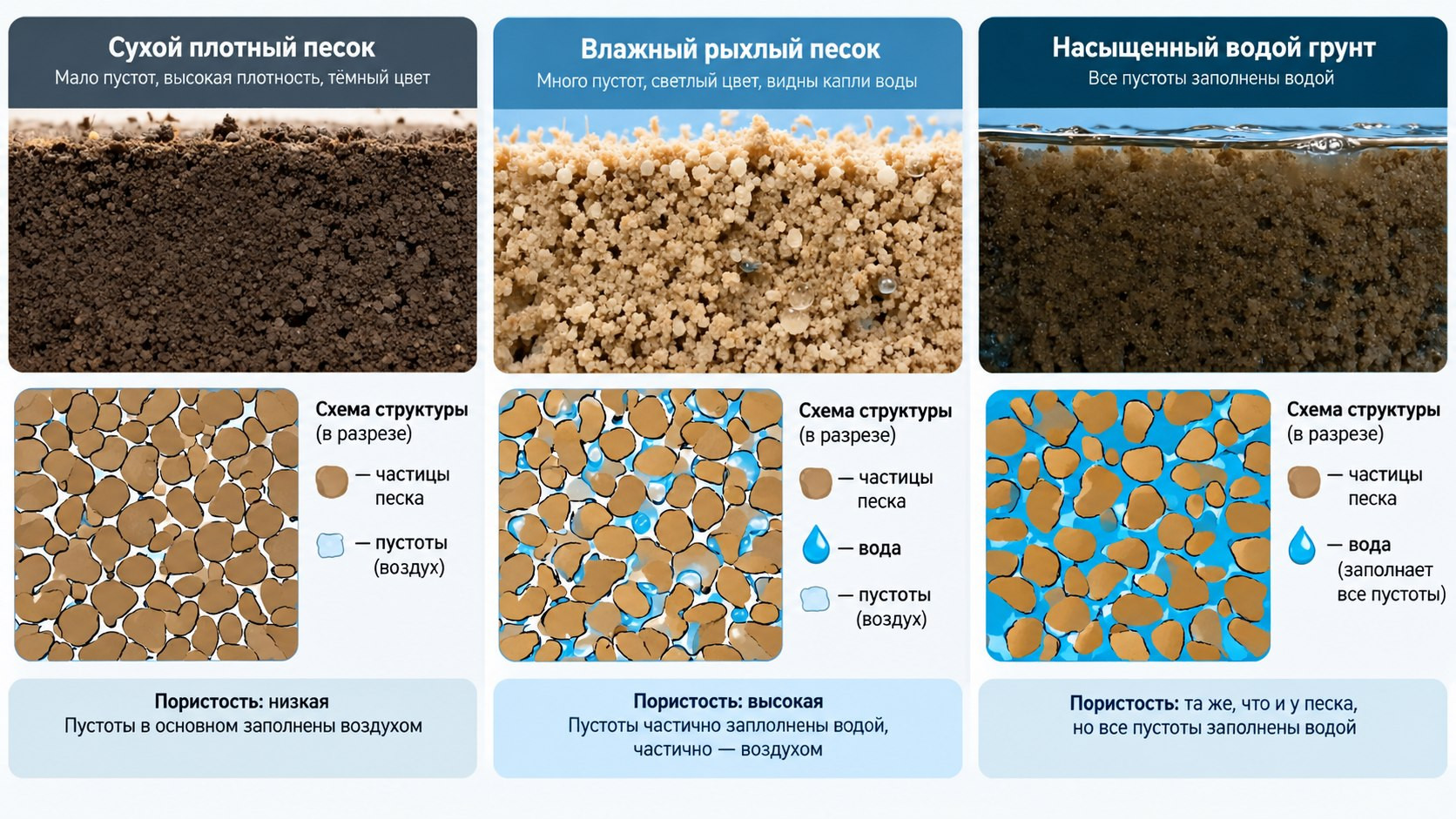

Плотность, влажность и пористость грунта

Эти три характеристики действуют в связке и определяют поведение грунта под нагрузкой.

Плотность — масса грунта в единице объёма. Чем выше плотность, тем надёжнее основание.

Влажность — количество воды в грунте. Влияет на прочность и пучинистость: влажный грунт менее прочен, чем сухой.

Пористость — доля пустот в общем объёме грунта. Чем больше пустот, тем сильнее грунт сжимается под нагрузкой.

В совокупности эти характеристики показывают, как поведёт себя основание. Если влажность высокая, а плотность низкая, грунт будет сжиматься. Проектировщик учтёт это в расчёте и, возможно, предложит заменить часть грунта или изменить конструкцию фундамента.

Факторы, которые могут навредить фундаменту

Помимо характеристик самого грунта, на фундамент влияют отдельные процессы и условия: морозное пучение, грунтовые воды и их агрессивность. Любой из этих факторов способен сократить срок службы фундамента или потребовать дополнительных решений при строительстве.

Морозное пучение

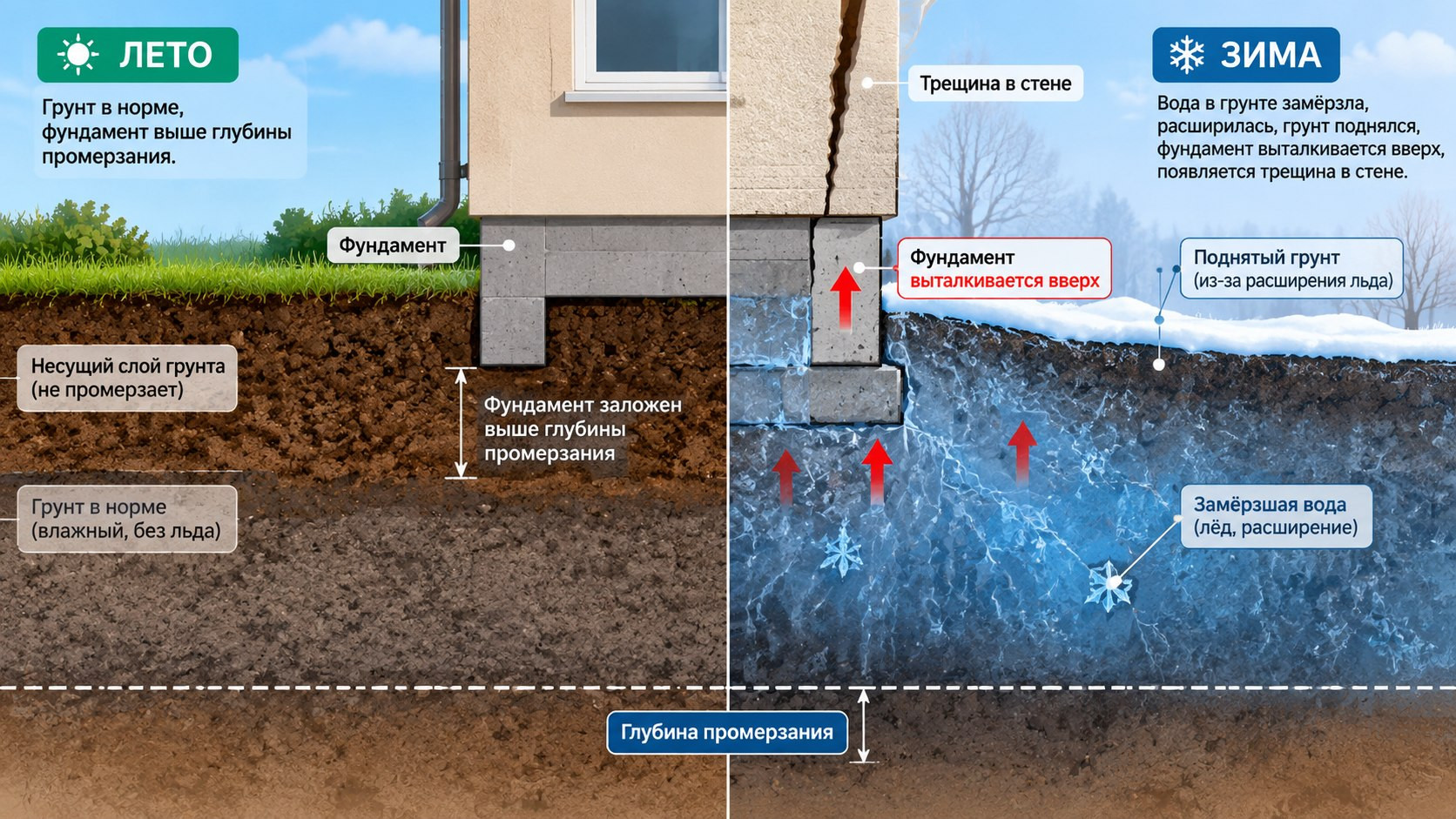

Пучинистость — это свойство грунта расширяться при замерзании. Вода в грунте превращается в лёд, увеличивается в объёме, и грунт поднимается. Если фундамент заложен на недостаточную глубину, силы пучения выталкивают его. Происходит это неравномерно: одна сторона дома может подняться сильнее другой. Итог — трещины в фундаменте и стенах.

Пучинистые грунты: глины, суглинки, мелкие пески.

Менее пучинистые: крупные пески, скальные породы.

Если геолог в отчёте указал тип грунта как глину, суглинок или мелкий песок — грунт пучинистый. На таком грунте фундамент закладывают ниже глубины промерзания: тогда силы пучения действуют ниже подошвы и не выталкивают её. Как вариант — применяют свайный фундамент или заменяют пучинистый грунт на непучинистый.

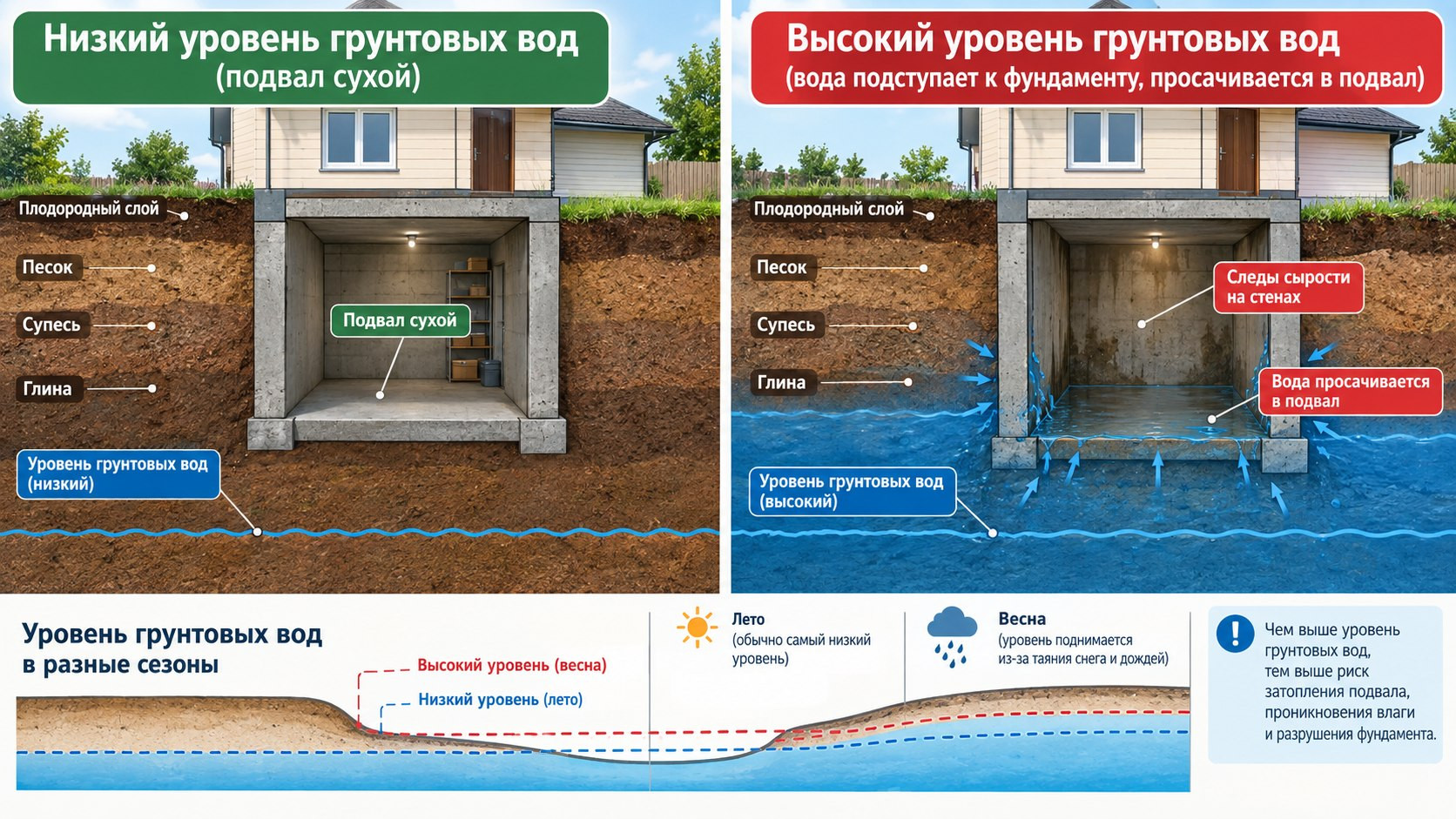

Грунтовые воды

Уровень грунтовых вод (УГВ) — глубина, на которой в грунте находится вода. При высоком уровне возникает риск подтопления подвала, разрушения бетона, коррозии арматуры.

Вода давит на стены подвала, просачивается через трещины, создаёт сырость. Со временем бетон теряет прочность, арматура ржавеет.

Уровень воды меняется по сезонам: то, что летом сухо, весной может превратиться в болото. Геологи замеряют его в разные периоды, чтобы картина была объективной.

Если вода залегает выше глубины заложения фундамента, потребуется дренаж и усиленная гидроизоляция. Если ниже — достаточно стандартных мер.

Агрессивность грунтовых вод

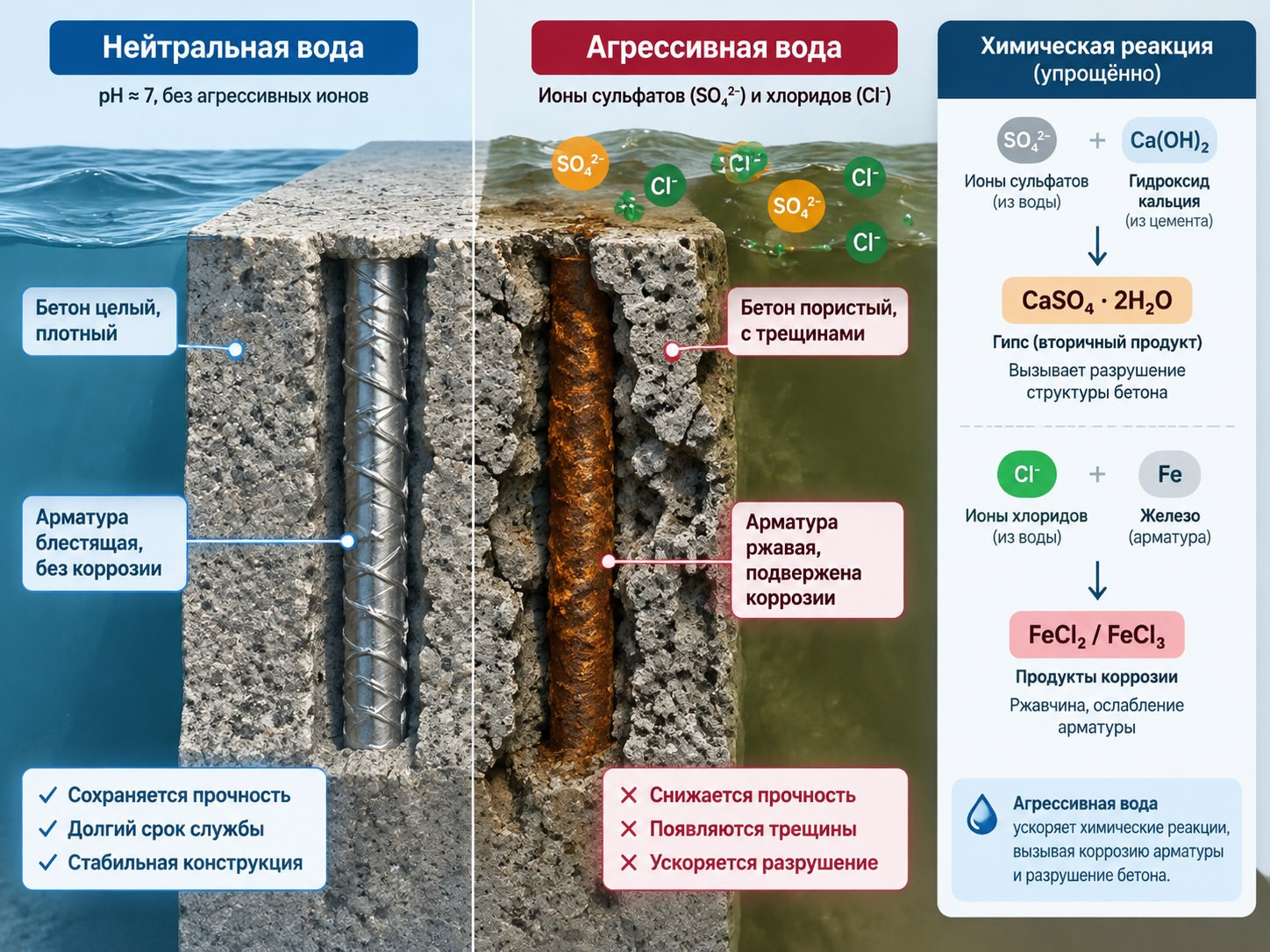

Агрессивность грунтовых вод — способность воды химически воздействовать на бетон и металл. Воды имеют разный химический состав: одни нейтральны, другие разрушают конструкции.

Какие вещества влияют: сульфаты, хлориды, кислоты. Сульфаты разрушают бетон изнутри, хлориды вызывают коррозию арматуры. Выявляется агрессивность лабораторным анализом воды.

Если вода агрессивна, подбирается марка бетона по водонепроницаемости, защитные покрытия, коррозионностойкая арматура.

Без анализа воды невозможно определить, нужны ли дополнительные меры защиты. Экономия на этом анализе сокращает срок службы фундамента с 50 до 10–15 лет.

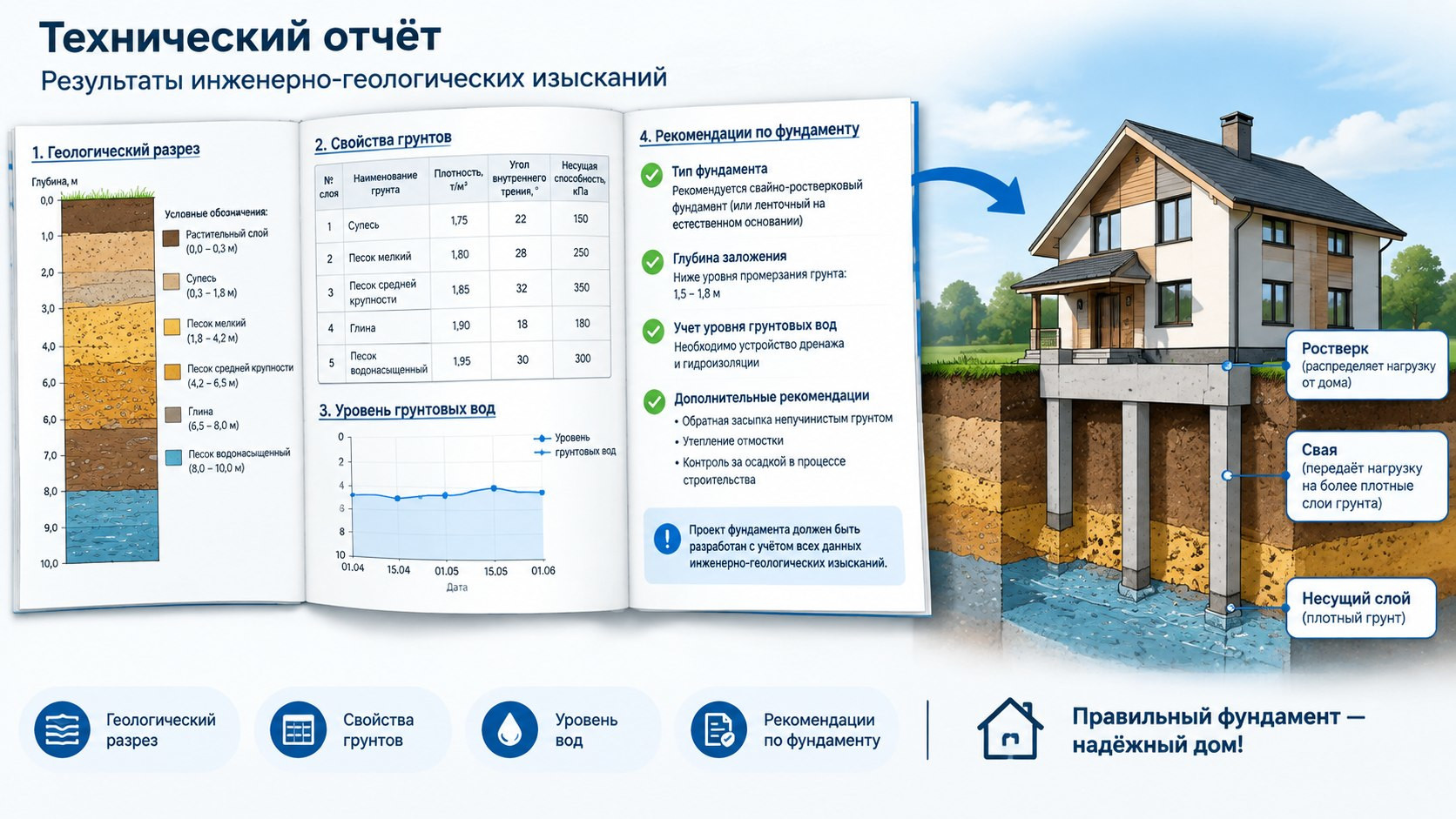

Что содержит технический отчёт

Технический отчёт — документ, где собраны все данные о грунтах и водах на участке. Это не просто бумага для отчётности, а документ, на основе которого принимаются решения.

В отчёт входят:

1. Геологические разрезы — показывают, как залегают слои.
2. Таблицы свойств грунтов — характеристики каждого ИГЭ.
3. Гидрогеологическая характеристика — уровень вод, химический состав, агрессивность.
4. Рекомендации по фундаменту — выводы, на основе которых проектировщик принимает решения.

Отчёт нужен проектировщику — для расчёта фундамента, заказчику — для понимания, что строить. Отчёт передаётся в госэкспертизу, если она требуется.

На что смотреть в первую очередь: на раздел с рекомендациями по фундаменту. Если рекомендации слишком общие («рекомендуется ленточный фундамент») без привязки к конкретным слоям и глубинам — это повод задать вопросы.

Как мы помогаем с геологией на участке

Мы разобрали главные термины, но на практике всё сложнее: каждый участок индивидуален, и решения принимаются на основе данных, а не общих правил.

Компания «Геострой-Юг» выполняет инженерно-геологические изыскания для частных домов. Мы поможем разобраться с вашим участком: проведём исследования, объясним, что в отчёте, и дадим рекомендации по фундаменту.

Стоимость геологии участка зависит от объёма работ: площади, количества скважин, глубины бурения, сложности грунтов. Если вы планируете строительство — оставьте заявку, чтобы получить расчёт стоимости: укажите площадь дома и тип грунта (если знаете). Консультация бесплатна.

Краткий словарь терминов

Грунты

Песок — сыпучий грунт. Крупный и средней крупности — надёжное основание. Мелкий и пылеватый при увлажнении становится пучинистым.

Глина — связный грунт. Пучинистый, даёт неравномерные осадки. Требует свайного или плитного фундамента.

Суглинок — грунт с преобладанием глинистых частиц. Пучинистый, склонен к неравномерным осадкам.

Торф — слабый, сильно сжимаемый грунт органического происхождения. Дом на торфе без специальных мер просядет.

Насыпной грунт — грунт искусственного происхождения: отсыпка, строительный мусор, привозной материал. Свойства непредсказуемы.

Характеристики грунтов

Инженерно-геологический элемент (ИГЭ) — пласт грунта, однородный по свойствам. В отчёте участок разбивают на ИГЭ, каждому присваивают номер и характеристику.

Несущая способность — предельная нагрузка, которую грунт выдерживает без деформации. Измеряется в килопаскалях (кПа). Ориентировочные значения: плотный песок — 200–300 кПа, мягкий суглинок — 50–100 кПа, торф — 10–30 кПа.

Модуль деформации — характеристика сжимаемости грунта под нагрузкой. Чем выше значение, тем меньше осадка фундамента. Определяется по ГОСТ 20276-2012.

Удельное сцепление © — сила притяжения частиц грунта друг к другу. У песка почти отсутствует, у глины выражено.

Угол внутреннего трения (φ) — способность грунта сопротивляться сдвигу. Чем выше угол, тем устойчивее грунт к горизонтальным нагрузкам.

Плотность — масса грунта в единице объёма. Чем выше плотность, тем надёжнее основание.

Влажность — содержание воды в грунте. Влияет на прочность и пучинистость.

Пористость — доля пустот в общем объёме грунта. Чем больше пустот, тем сильнее грунт сжимается.

Процессы и условия

Морозное пучение (пучинистость) — подъём и расширение грунта при замерзании из-за воды в порах. Выталкивает фундамент, заложенный выше глубины промерзания.

Уровень грунтовых вод (УГВ) — глубина, на которой в грунте находится вода. Высокий УГВ требует дренажа и гидроизоляции.

Агрессивность грунтовых вод — способность воды химически разрушать бетон и металл. Выявляется лабораторным анализом; основные разрушающие компоненты — сульфаты, хлориды, кислоты.

Документы

Технический отчёт — документ с данными о грунтах и водах участка. Включает разрезы, таблицы свойств, гидрогеологическую характеристику и рекомендации по фундаменту. Соответствует требованиям СП 47.13330.

Геологический разрез — схема залегания слоёв грунта по глубине.
