Это самые востребованные виды гидронасосов высокого давления, что обусловлено их следующими характеристиками:

· Высокий КПД и удельная мощность;

· Стабильная работа при давлении до 40 МПа;

· Частота вращения в среднем составляет 4000 об/мин, хотя некоторые модели способны выдавать до 20 000 оборотов в минуту;

· Гидроагрегаты превосходят другие виды насосов по стабильности поддержки давления.

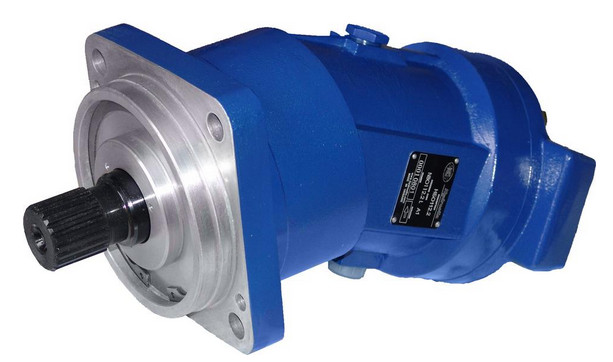

Насосы аксиально-поршневого типа выпускаются с наклонным блоком или диском. Благодаря своим параметрам, они широко используются в разных сферах промышленности, а также строительстве дорог и зданий, сельском и коммунальном хозяйстве.

Шестеренные насосы

Это гидронасосы, у которых вытеснение жидкой среды выполняется с помощью вращающихся шестерней, имеющих внешнее или внутреннее зацепление. Существует две разновидности оборудования:

· Героторные. Особенность конструкции заключается в том, что в ней отсутствует серпообразный разделитель. Вместо нее в конструкцию помещен специальный разделитель. Благодаря его особенной форме, вытеснители постоянно контактируют между собой. В основном героторные машины применяются в системах с давлением не более 15 МПа и подачи жидкости до 120 литров в минуту;

· Роторно-винтовые. В качестве вытеснителей используются косозубые шестеренки. Число зубьев элемента отвечает количеству заходов винтовой нарезки. Такие агрегаты отличаются тихим ходом и обеспечивают равномерную подачу жидкости, в которой допускается наличие твердых частиц. Устройства демонстрируют стабильную эксплуатацию при давлении до 20 МПа. Несмотря на все свои преимущества, винтовые гидронасосы не получили широкого применения из-за сложности сборки.

В целом шестеренчатые гидроагрегаты предназначаются для приводов с малым давлением (не более 20 Мпа). Простая конструкция и небольшие размеры сделали данные модели востребованными в смазочных системах, мобильном гидрооборудовании, дорожных машинах и сельхозтехнике. Их применение также оправдано в мощных гидроприводах в качестве дополнительных механизмов.

Пластинчатые

Рассматривая виды гидронасосов и их классификацию, нельзя не упомянуть о пластинчатых (шиберных) устройствах. Принципиальное отличие состоит в использовании пластин, которые установлены радиально. В процессе вращения вала, пластины плотно примыкают к статору и тем самым образуют изолированные полости слева в камерах. Когда вытеснители проходят через всасывающую область, камеры справа становятся меньше в объеме. Это приводит к вытеснению масла наружу.

По принципу действия насосы делятся на два типа:

· Однократные — являются регулируемыми, не предъявляют высоких требований к чистоте РЖ;

· Двукратные — в конструкции предусмотрено 2 зоны всасывания и нагнетания, а также функция регулировки объема.

Всем насосам с пластинами (шиберами) характерна тихоходная работа и возможность создания относительно больших объемов, несмотря на сравнительно компактные размеры. Гидроагрегаты выдерживают давление до 21 МПа, а пиковая частота вращения достигает 1500 об/мин.
