Замена резака в Bixolon SLP-DX220: легко и быстро своими руками

Bixolon SLP-DX220 — компактный настольный термопринтер с понятной настройкой и эргономичным дизайном корпуса, который обеспечивает простой доступ ко всем компонентам устройства. Благодаря этому техническое обслуживание прибора не требует специальных технических знаний, с этой задачами сможет справиться любой сотрудник.

Автоматическое обнаружение носителя и регулируемые направляющие бумаги упрощают замену расходных материалов и предотвращают заедание этикеток, что положительно сказывается на общей производительности маркировки. Совместимость с мобильными устройствами и широкий выбор способов передачи данных делают эту модель универсальным решением для работы в сферах розничной торговли, производства, здравоохранения и логистики.

Подробнее о всех преимуществах Bixolon SLP-DX220 вы можете прочитать в нашей статье.

Пошаговая инструкция по замене автоматического резака в принтере Bixolon SLP-DX220

1. Подготовка к замене:

1. выключите принтер, используя задний переключатель питания;
2. отключите устройство от сети и всех подключённых кабелей;
3. поставьте принтер на ровную сухую поверхность, обеспечив удобный доступ к крышке и разъёмам.

2. Снятие валика:

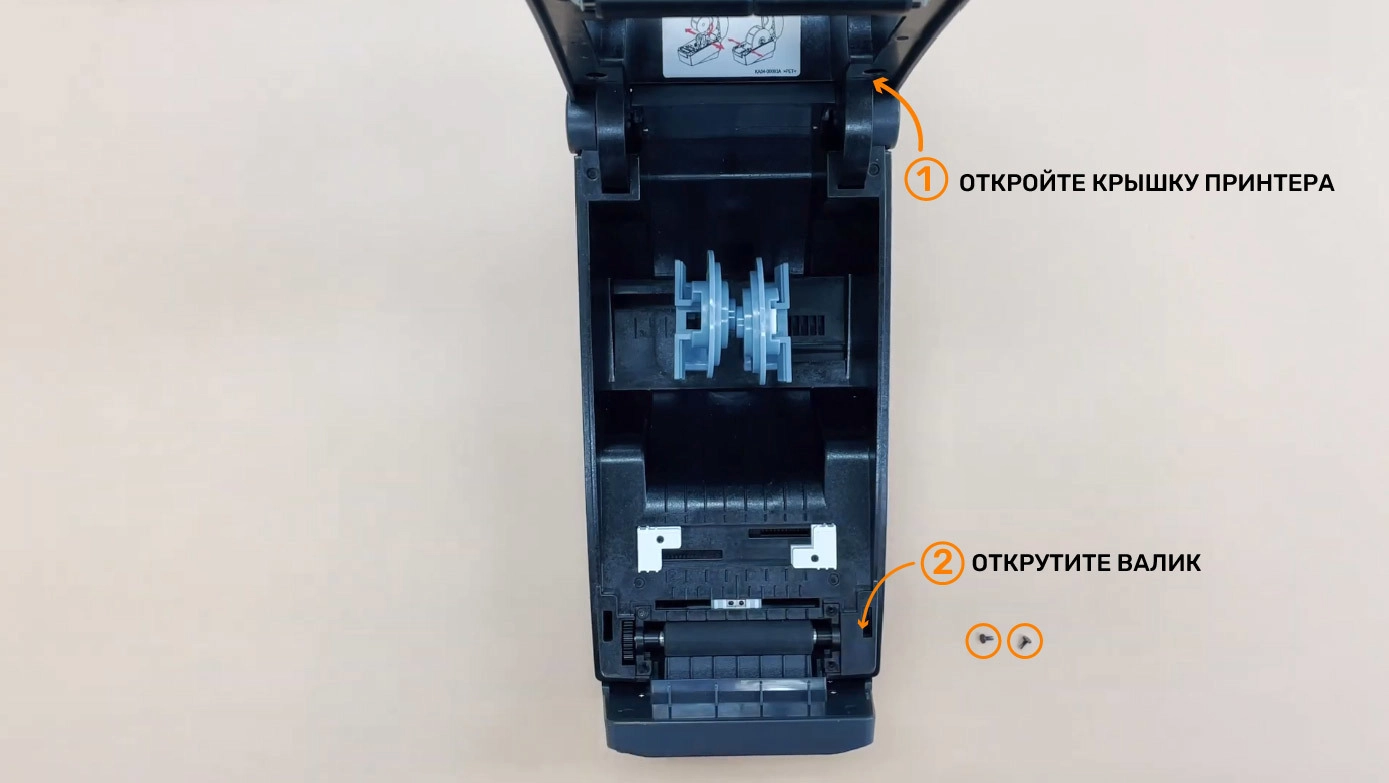

1. откройте верхнюю крышку принтера;
2. при помощи маленькой крестовой отвертки открутите четыре винта, фиксирующих валик;

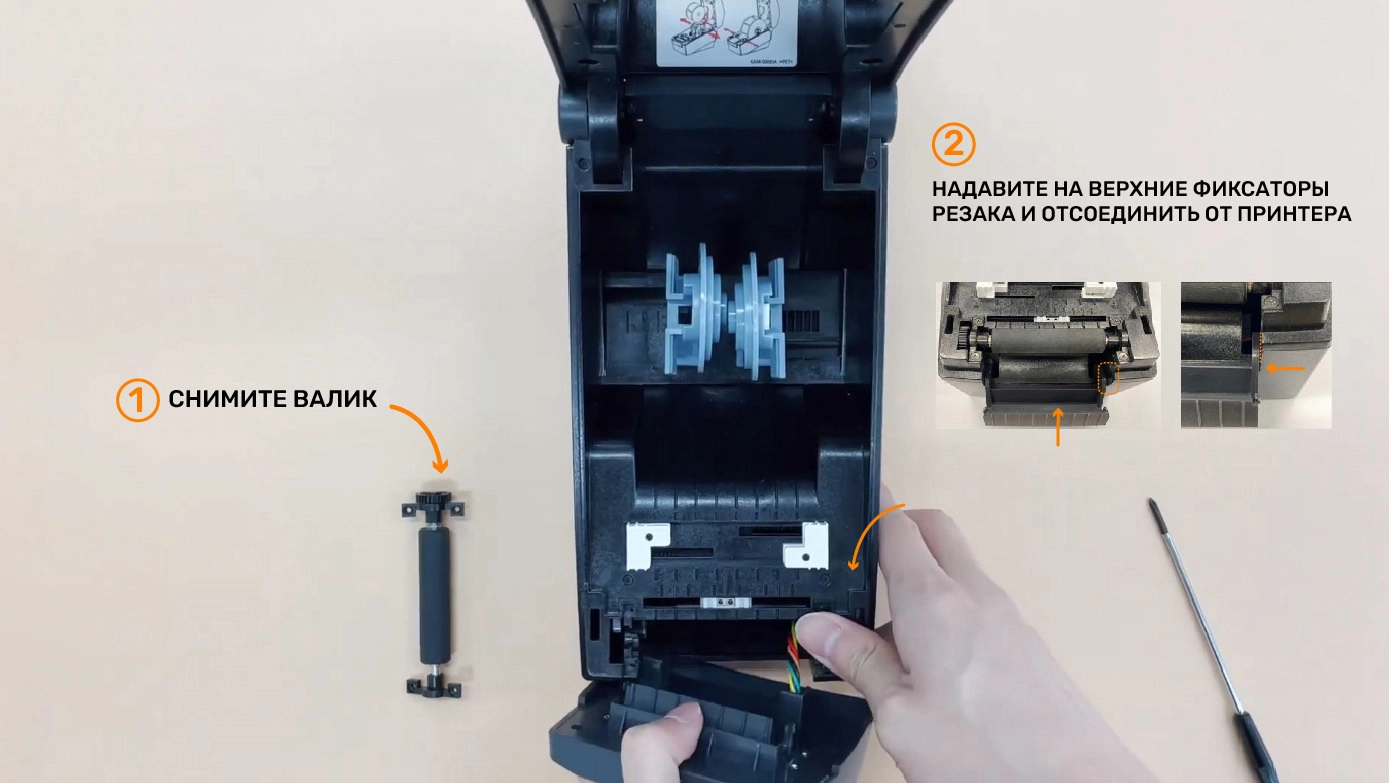

3. аккуратно снимите валик и отложите его в сторону.

3. Демонтаж автоматического резака:

1. надавите на верхние фиксаторы резака, чтобы отсоединить его от корпуса принтера;
2. закройте крышку принтера и переверните устройство, придерживая отсоединенный резак;

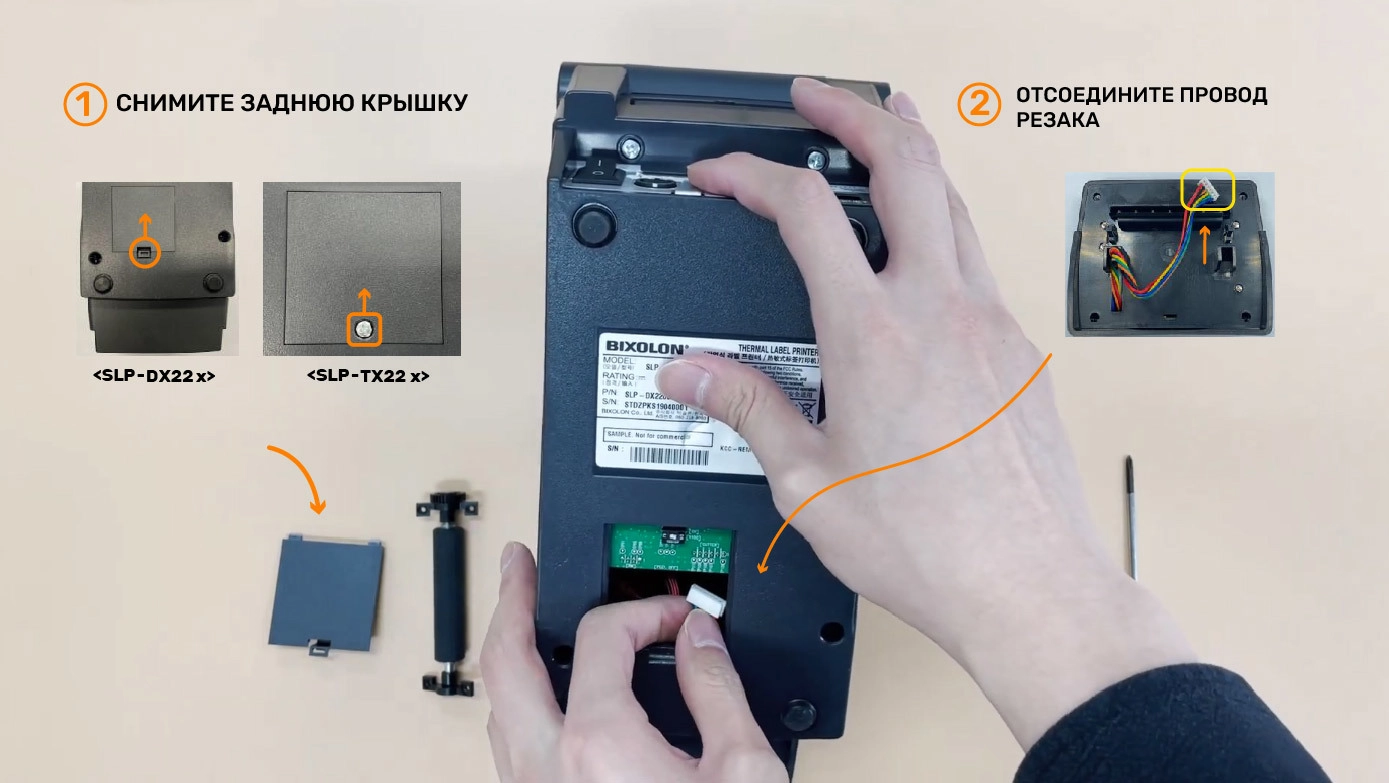

3. снимите небольшую заднюю крышку, открутив винты (если есть);
4. найдите провода резака, аккуратно отсоедините их с правой стороны, а затем полностью извлеките резак и отложите его в сторону.

4. Установка нового автоматического резака:

1. верните принтер в обычное положение, откройте крышку;

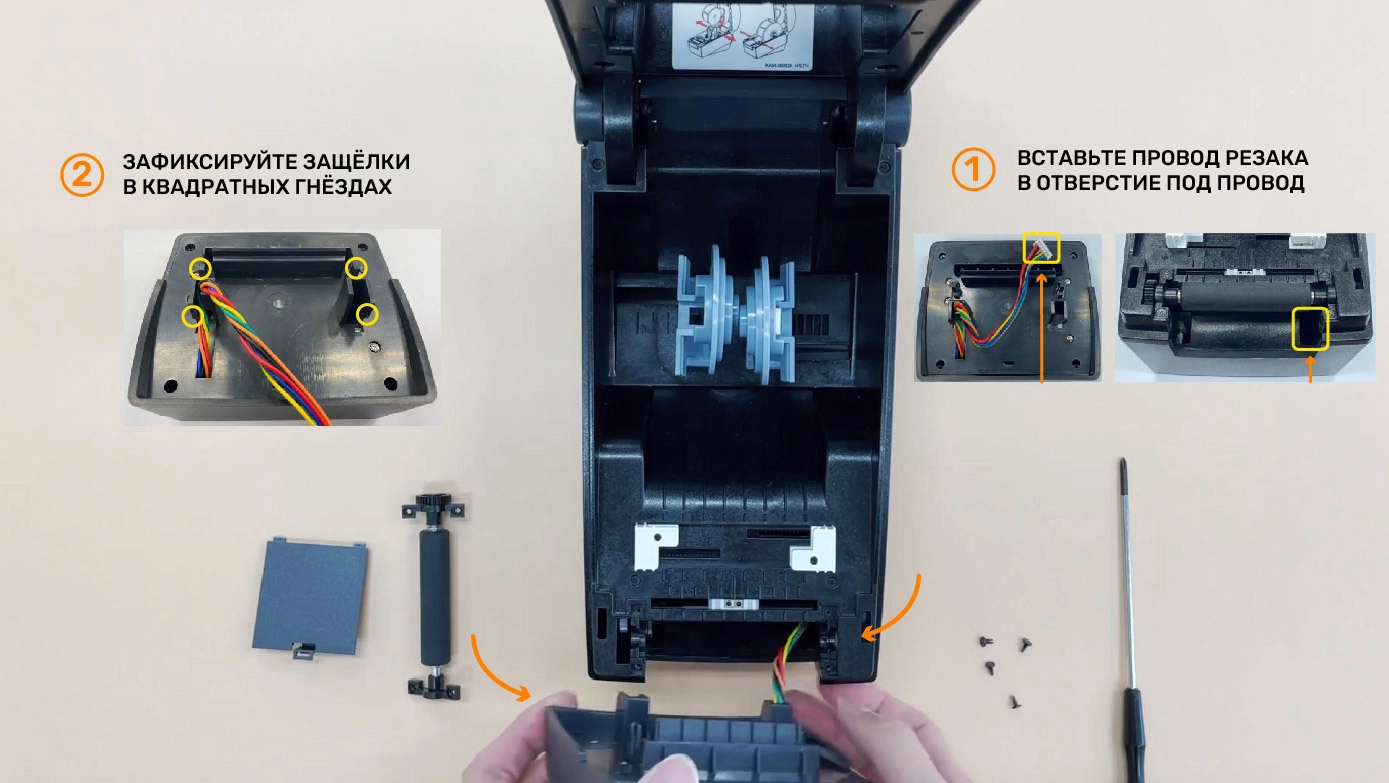

2. возьмите новый резак и осторожно протяните его провод внутрь принтера;
3. закрепите резак, вставив его крючки в квадратные разъёмы корпуса и легко надавив до щелчка;
4. убедитесь, что резак надёжно зафиксирован.

5. Установка валика:

1. верните на место ранее снятый валик;
2. закрепите его четырьмя винтами с помощью крестовой отвертки.

6. Подключение проводов и финальная сборка:

1. закройте верхнюю крышку принтера и переверните его;
2. убедитесь, что провод резака не перекручен и не зажат;

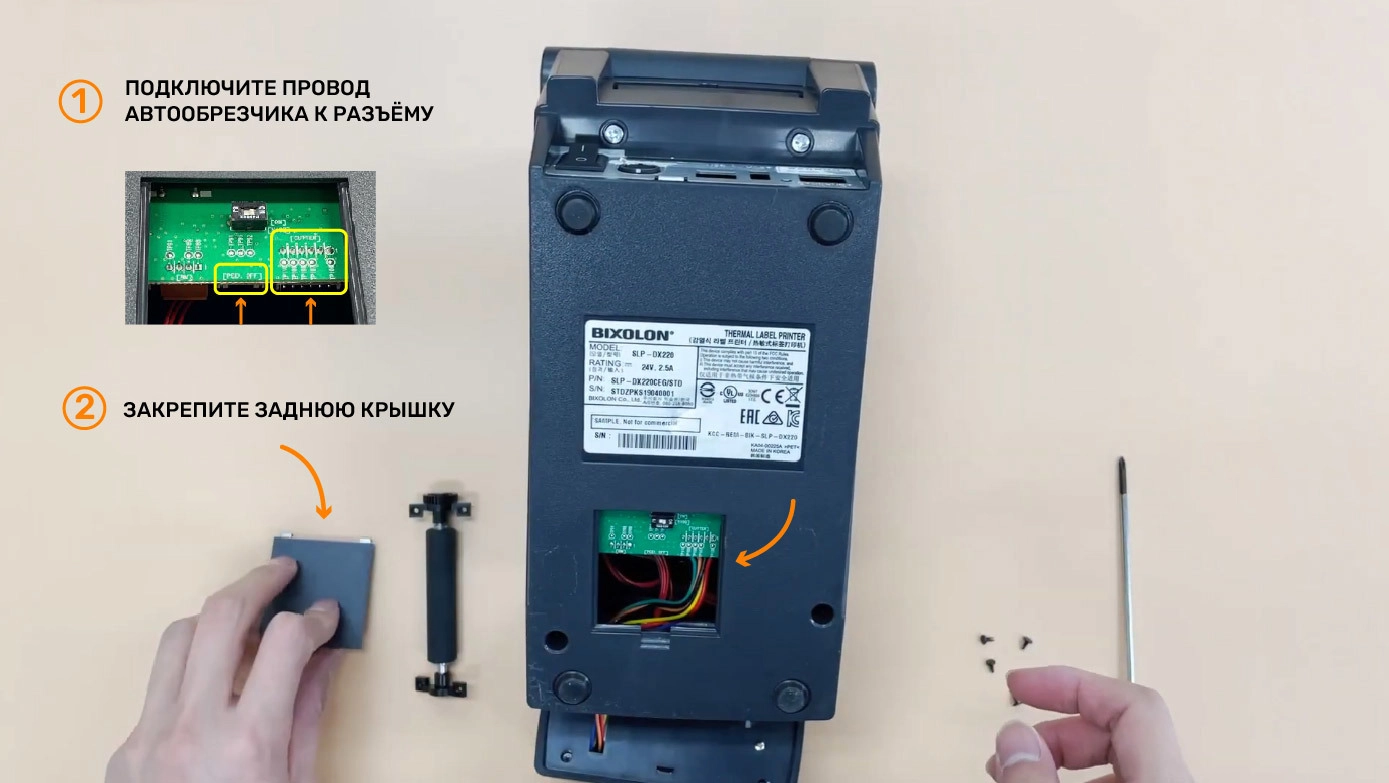

3. через заднее окно вставьте провод резака в разъём Auto Cutter Connector;
4. закрепите заднюю крышку, при необходимости зафиксировав винтами.
