Как спроектировать склад для хранения кабеля на катушках
Хранение кабельной продукции в бухтах и на барабанах — вечная головная боль начальника склада. Нестандартные габариты, огромный вес (до нескольких тонн) и необходимость постоянной размотки заставляют компании искать решения, выходящие за рамки стандартных паллетных конструкций.
Вводные данные и задача проекта:
- Локация производства: г. Вязьма.
- Объект автоматизации: Специализированный склад кабельной продукции и тяжелых сопутствующих грузов.
- Дата реализации и актуализации чертежей: Февраль 2026 года.
Клиенту требовалось разместить на одной площади разнокалиберную продукцию. Было необходимо спроектировать три типа складских секций, интегрировать их под существующие строительные ограничения (включая работу мостового крана / кран-балки) и заложить предельную грузоподъемность балок под спецнужды.
Инженерное решение

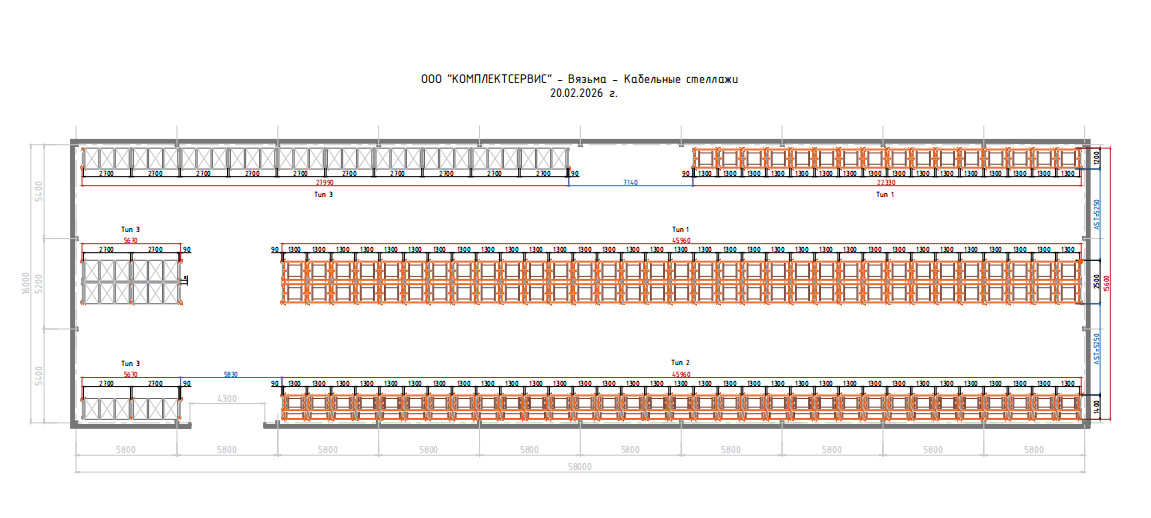

Чтобы не терять полезный объем склада, мы отказались от однотипных рядов и спроектировали комбинированную систему хранения, разделенную на три функциональные зоны.
Сравнительные характеристики секций:
| Параметр конструкции | Тип 1 (Для легких грузов и размотки) | Тип 2 (Средний класс хранения) | Тип 3 (Тяжелые кабельные барабаны) |
| Высота рамы | 4503 мм | 4003 мм | 4503 мм |
| Длина балки (пролета) | 1300 мм | 1300 мм | 2700 мм |
| Профиль балки (RAL) | 1300×80×50×1,5 | 1300×80×50×1,5 | 2700×90×50×1,5 |
| Макс. нагрузка на ярус | До 1000–1200 кг | До 1500 кг | До 1700 кг |
| Шаг уровней хранения | 1018 / 2458 / 3708 мм | Индивидуальный | 865 / 2215 / 3565 мм |
Детализация зон и расчет эргономики

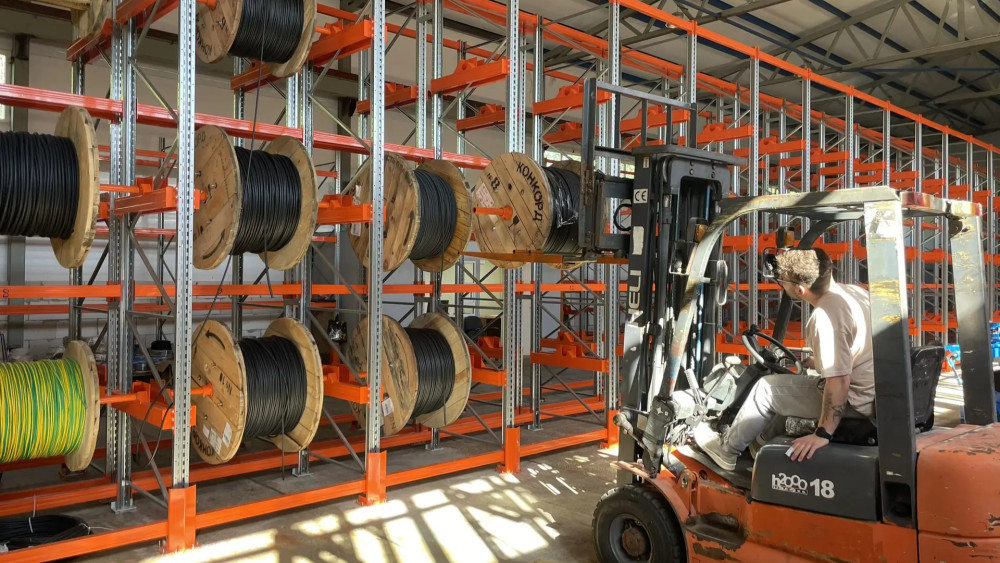

1. Зона высокой плотности (Тип 1 и Тип 2). Для секций с шириной пролета 1300 мм были использованы облегченные, но жесткие балки сечением 80×50×1,5 мм. Они идеально подходят для хранения кабельных бухт малого и среднего диаметра, а также сопутствующего электротехнического оборудования.
Высота ввода вил штабелера для верхнего яруса была заложена на отметке 3835 мм. Это позволяет использовать стандартные высотные ричтраки без покупки дорогостоящей специализированной техники.

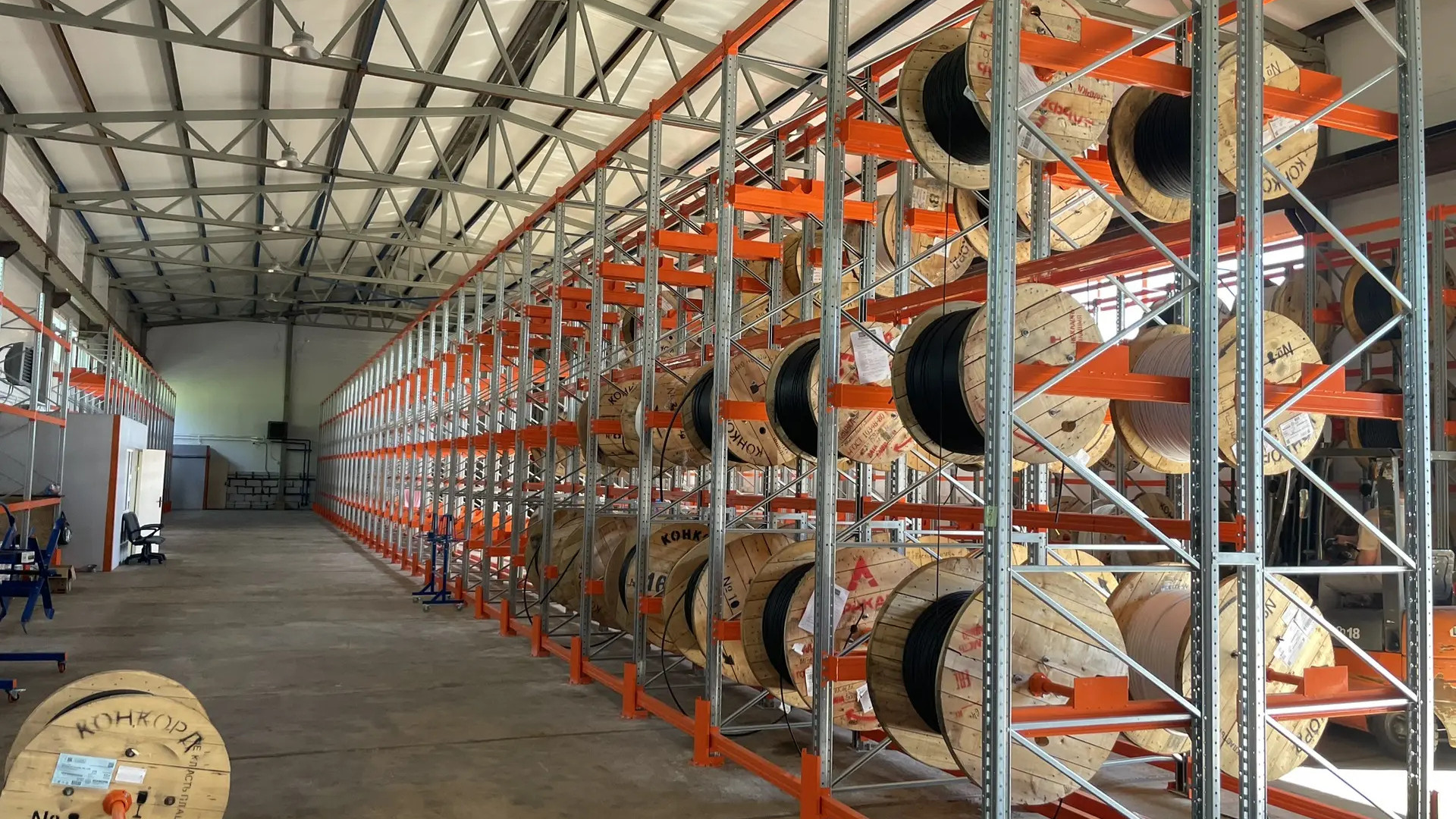

2. Тяжелая зона (Тип 3). Для массивных кабельных барабанов спроектированы усиленные пролеты длиной 2700 мм с профилем балки 90×50×1,5 мм.
Каждая пара таких балок гарантированно выдерживает до 1700 кг распределенной нагрузки.
Длина пролета в 2,7 метра позволяет оптимально распределить два-три стандартных барабана в одну секцию без провисания
Интеграция со строительными конструкциями склада:

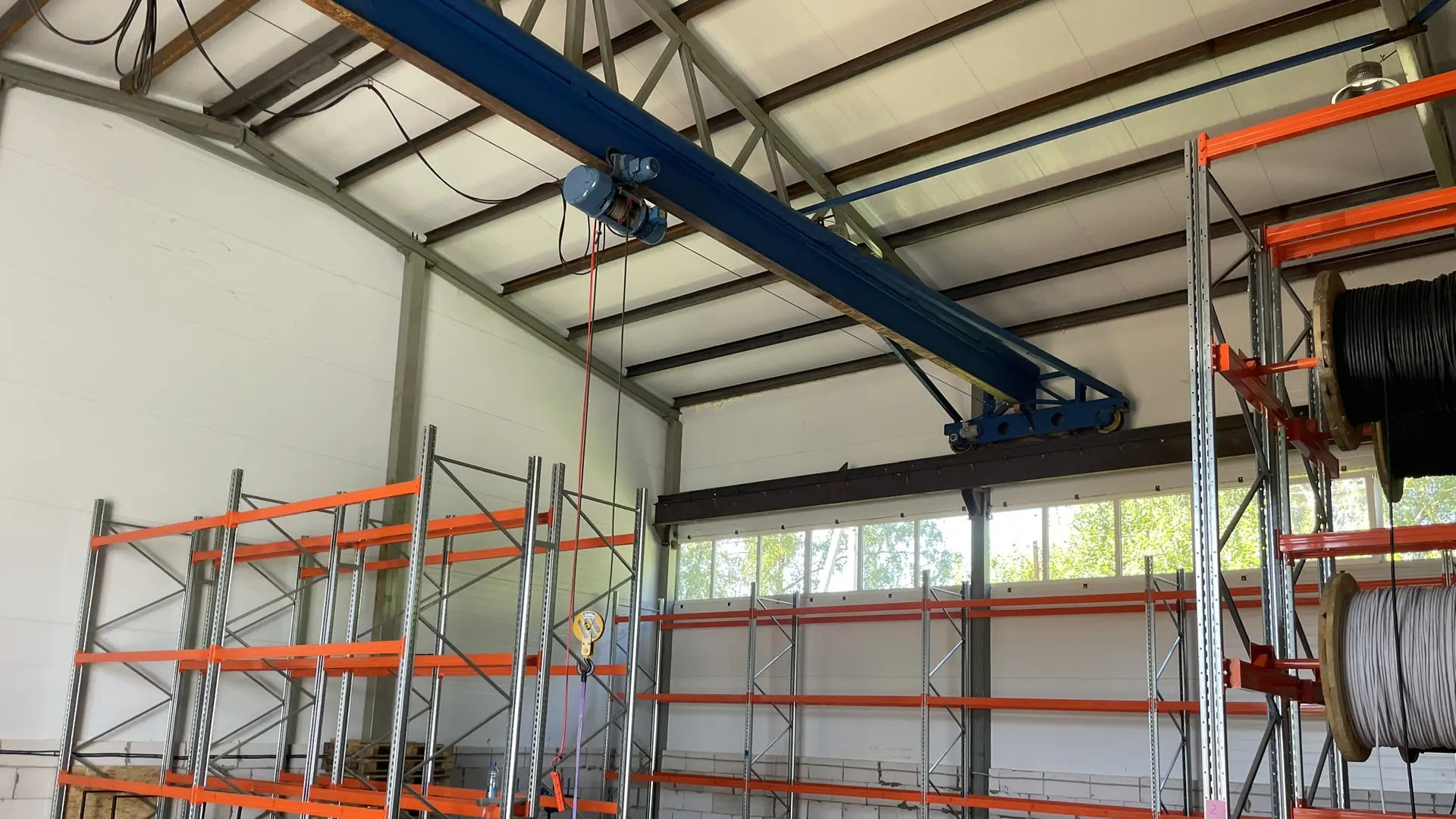

Особое внимание при проектировании в Вязьме мы уделили безопасности. На складе была установлена кран-балка с высотой до нижней точки 4750 мм. При максимальной высоте рам стеллажей в 4503 мм чистый технологический зазор до движущихся частей крана составил 247 мм. Максимальная высота груза на верхнем ярусе ограничена отметкой 4423 мм. Это полностью исключает риск аварийного задевания инженерных сетей и подкрановых путей при перемещении грузов по воздуху. Для маневрирования напольной техники (ричтраков и погрузчиков) между стеллажами заложен оптимальный рабочий коридор AST = 5250 мм. Это гарантирует быструю и безопасную работу операторов даже в пиковые часы загрузки склада.
Результаты проекта для бизнеса:
- Емкость склада увеличилась на 140%: За счет использования трехъярусной системы хранения и рам высотой до 4.5 метров склад задействовал весь полезный объем здания.
- Безопасность по ГОСТу: Все зазоры (до кран-балки — 247 мм, между ярусами) строго выверены под габариты грузов.
- Универсальность: Склад может гибко перестраиваться под разные типы кабельных барабанов благодаря перфорации стоек и возможности быстрой перенавески балок.
