В ПП проделаны отверстия, иногда с металлизацией внутренней поверхности, к которым подведены дорожки из легко проводящего ток металла, чаще всего меди. Эксперты «ЗУМ-СМД» подготовили описание различных видов ПП, а также рассказали об их особенностях и применении.

Свойства и виды печатных плат

ПП изготавливаются из изоляционного материала, имеющего такие свойства:

• Гетинакс — сделан из проклеенной бумаги, легко обрабатывается.
• Текстолит — изготовлен из ткани, проклеенной слоями, и является более прочным.

• Стеклотекстолит — также изготовлен из ткани, проклеенной слоями, но с использованием стекловолокна, более термоустойчив.


По количеству слоев металлизации они могут быть:

• односторонние — фольгирование осуществляется только с одной стороны, после чего методом химического травления формируются дорожки ПП;
• двухсторонние — проводится та же процедура, но с обеих сторон;

• многослойные — состоят из одной двухсторонней и нескольких односторонних ПП, склеенных вместе.

При этом отверстия в многослойных и двухсторонних ПП металлизируются для осуществления электрического соединения с дорожками, подведенными к ним. Так реализуются соединения между слоями. При штырьковом или комплексном монтаже эти отверстия используются для вставления выводов радиодеталей с последующей их запайкой.

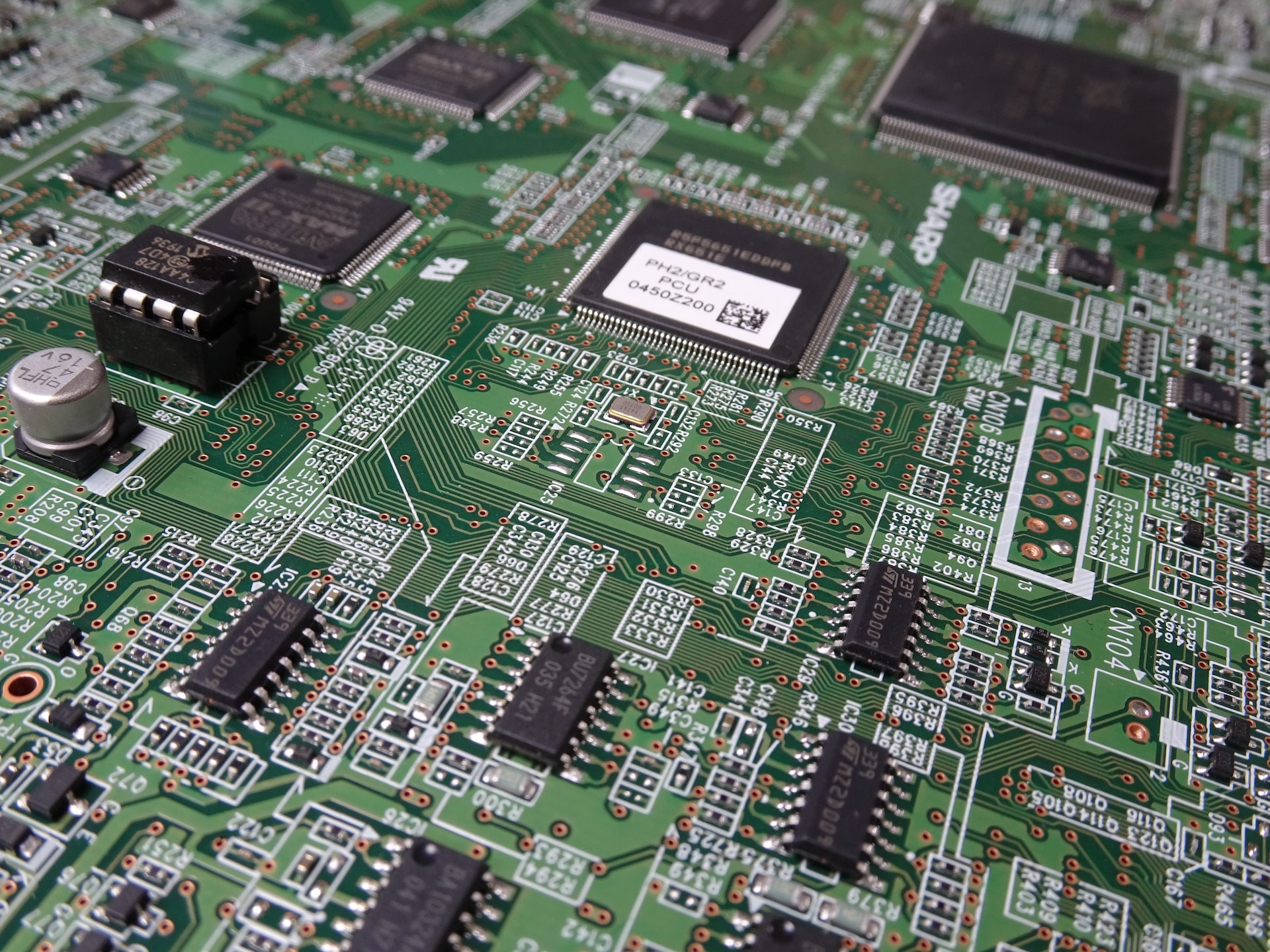

В поверхностном SMD-монтаже отверстия служат только перемычками между слоями. Их лудят припоем и заполняют им. На многослойных ПП удается плотно друг к другу разместить многовыводные электронные компоненты, например, микросхемы. При этом соединение многочисленных проводников реализуется дорожками внутренних слоев ПП. Однако их производство сложнее и дороже, а также чревато большей вероятностью ошибок.

Применение печатных плат

Практически везде, где необходимо реализовать электрическую схему из нескольких электронных компонентов, применяют ПП. Исключением может служить навесной монтаж, который используется крайне редко. В некоторых аппаратах в качестве ПП может служить даже плотно спрессованный картон или керамическая основа определенной формы. Соединения в них делают с помощью монтажных проводов.

Для построения небольшой схемы можно использовать пластинку из любого изоляционного материала, который удовлетворит требования прочности и термостойкости, но лучше задействовать готовые фольгированные материалы. Есть также гибкие пленки, на которых размещают металлизированные дорожки и электронные компоненты. Они используются, преимущественно, в качестве шлейфов.
