Основные термины и параметры профессиональной радиосвязи

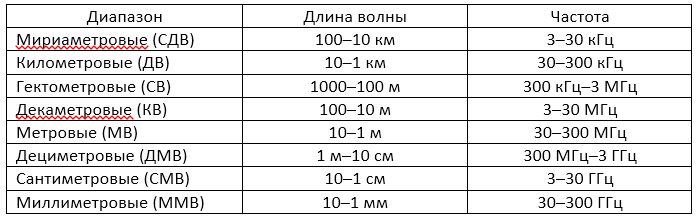

В профессиональной подвижной радиосвязи наиболее широко используются метровый (МВ) и дециметровый (ДМВ) диапазоны. Диапазон УКВ (ультракороткие волны) в отечественной классификации объединяет волны короче 10 м — то есть от метрового до миллиметрового диапазонов.

• Электромагнитное поле и его характеристики:

Радиоволна распространяется в виде электромагнитного поля — особой формы материи, определяемой электрическими и магнитными компонентами. Для описания поля используются четыре векторные величины:

1. вектор напряженности электрического поля (Е);
2. вектор электрической индукции (D);
3. вектор напряженности магнитного поля (Н);
4. вектор магнитной индукции (В);

Важной характеристикой радиоволны является поляризация — направление вектора напряженности электрического поля. В профессиональной радиосвязи различают:

1. Вертикальную поляризацию — вектор направлен вертикально;
2. Горизонтальную поляризацию — вектор направлен горизонтально;
3. Круговую поляризацию — вектор вращается по кругу;

Правильный выбор поляризации критически важен для качества связи: вертикально поляризованные антенны широко используются в подвижной связи, так как они обеспечивают более равномерное излучение. 2. Классификация видов радиосвязи:По типу используемых объектов ГОСТ 24375-80 выделяет следующие виды радиосвязи:

1. Наземная радиосвязь — связь между радиостанциями, расположенными на поверхности Земли и в основной части земной атмосферы. Это наиболее распространенный тип в профессиональной подвижной связи;
2. Космическая радиосвязь — связь с использованием космических радиостанций или спутников-ретрансляторов;
3. Спутниковая связь — разновидность космической связи между земными станциями через спутники-ретрансляторы;
4. Радиосвязь прямой видимости — связь на расстоянии прямой видимости между антеннами;
5. Тропосферная радиосвязь — использующая рассеяние радиоволн в нижних слоях атмосферы (тропосфере);
6. Ионосферная радиосвязь — основанная на отражении волн от ионосферы;
7. Метеорная радиосвязь — радиосвязь, основанная на использовании отражения радиоволн от ионизированных следов метеоров;
8. Радиорелейная связь — наземная радиосвязь, основанная на ретрансляции радиосигналов на дециметровых и более коротких радиоволнах;

• По способу организации передачи:

• Симплексная радиосвязь — двусторонняя связь, при которой передача и прием осуществляются поочередно. Это наиболее распространенный режим в профессиональной радиосвязи. Различают:

1. Симплекс на одной частоте — прием и передача на одной частоте;
2. Симплекс на разных частотах — разные частоты для приема и передачи;

• Дуплексная радиосвязь — двусторонняя связь с одновременной передачей и приемом. Используется в сотовых сетях и транкинговых системах радиосвязи, требует разделения частот приема и передачи;
• Связь с ретрансляцией — передача сигнала через промежуточный пункт (ретранслятор), который принимает, усиливает и передает сигнал дальше. Это позволяет значительно расширить зону покрытия;

• По типу передаваемой информации:

1. Радиотелефонная связь — передача и прием речи;
2. Радиотелеграфная связь — передача и прием дискретных сигналов (например, азбукой Морзе);
3. Передача данных — обмен цифровой информацией;
4. Радиовещание — передача информации широкой аудитории;

3. Аналоговая и цифровая радиосвязь.

Исторически первые системы профессиональной радиосвязи были аналоговыми.

1. При аналоговой передаче используется традиционная модуляция: амплитудная (AM), частотная (FM) или фазовая (PM). Однако с конца 80-х годов прошлого века начался активный переход на цифровые стандарты.
2. Цифровая радиосвязь работает следующим образом: Речевая информация преобразуется в цифровой код с помощью аналогово-цифрового преобразователя (АЦП), цифровой сигнал (последовательность нулей и единиц) модулирует радиосигнал, на приемной стороне цифро-аналоговый преобразователь (ЦАП) восстанавливает исходную информацию

• Преимущества цифровой связи:

1. Более эффективное использование частотного спектра;
2. Лучшее качество голоса при слабом сигнале;
3. Возможность шифрования и защиты информации;
4. Интеграция голоса и данных;
5. Более широкая функциональность;

4. Основные технические параметры.

Мощность передатчика — один из ключевых параметров, определяющих дальность связи. В профессиональной радиосвязи используются передатчики различной мощности:

1. Портативные радиостанции (носимые) — обычно 1–5 Вт;
2. Автомобильные радиостанции — 10–50 Вт;
3. Базовые станции и ретрансляторы — до 100 Вт и выше;

Важно понимать: удвоение мощности увеличивает дальность связи всего на 15–20%, так как сигнал затухает пропорционально квадрату расстояния.

• Чувствительность приемника — это способность приемника принимать слабые сигналы. Измеряется в микровольтах (мкВ) или децибелах (дБм). Чем выше чувствительность, тем слабее сигнал может быть успешно принят. Для профессиональной радиосвязи типичная чувствительность составляет 0,15–0,5 мкВ.

• Частотный диапазон — интервал частот, в котором может работать радиостанция. Профессиональные радиостанции обычно работают в диапазонах:

1. 136–174 МГц (VHF — Very High Frequency);
2. 400–470 МГц (UHF — Ultra High Frequency);
3. 746–870 МГц (для транкинговых систем);

• Шаг сетки частот — минимальный интервал между соседними каналами. В современных цифровых стандартах используются шаги 12,5 кГц и 6,25 кГц, что позволяет эффективно использовать частотный ресурс.

• Режимы работы:

1. Конвенциональный режим — простейшая форма организации связи, при которой абоненты работают на общем канале. Когда один говорит, остальные слушают. Это классический режим «рации».
2. Транкинговый режим — более сложная система с автоматическим распределением свободных каналов. Абоненты не закреплены за конкретной частотой — система сама находит свободный канал для каждого вызова . Это обеспечивает более эффективное использование частотного ресурса при большом количестве абонентов.

5. Современные стандарты цифровой профессиональной радиосвязи:

Согласно анализу экспертов, на сегодняшний день наиболее популярны следующие стандарты:

• DMR (Digital Mobile Radio)— открытый стандарт, разработанный Европейским институтом телекоммуникационных стандартов (ETSI) в 2005 году.

Ключевые особенности:

1. Использует технологию TDMA с разделением на 2 временных слота в канале 12,5 кГц;
2. Позволяет организовать два разговора на одной частоте;
3. Поддерживает как конвенциональный, так и транкинговый режимы;
4. Обеспечивает обратную совместимость с аналоговыми системами;

DMR стал самым распространенным стандартом профессиональной радиосвязи в мире благодаря своей открытости и доступности оборудования.

• Nexedge (NXDN)- стандарт, разработанный компаниями Kenwood и Icom, использует технологию FDMA с шириной канала 6,25 кГц.

Ключевые особенности:

1. Высокая эффективность использования спектра;
2. Высокая дальность связи;
3. Мягкое переключение каналов при движении абонента;
4. В 2017 году признан Международным союзом электросвязи (МСЭ-R);

• TETRA (Terrestrial Trunked Radio) — открытый стандарт цифровой транкинговой радиосвязи, также разработанный ETSI. Изначально назывался Trans-European Trunked Radio, но затем получил новую расшифровку.

Ключевые особенности:

1. Использует технологию TDMA с 4 временными слотами в канале 25 кГц;
2. Оптимизирован для работы в транкинговом режиме;
3. Поддерживает высокий уровень безопасности и шифрования;

• APCO 2 — стандарт, разработанный Ассоциацией официальных представителей служб связи органов общественной безопасности (APCO).

Ключевые особенности:

1. Предназначен для служб общественной безопасности (полиция, пожарные, скорая);
2. Работает в диапазонах 138–174, 406–512 или 746–869 МГц;
3. Основной метод доступа — частотный (FDMA), в фазе II добавлена поддержка TDMA;

• Развитие российских стандартов

В России активно развиваются собственные стандарты профессиональной подвижной радиосвязи (ППР). В ближайшее время должны вступить в силу три отечественных стандарта:

1. Режим прямой конвенциональной связи;
2. Режим связи через ретранслятор;
3. Транкинговый режим связи;

К 2029 году планируется полный переход государственных и ведомственных структур на отечественную платформу ППР. Новые стандарты разрабатываются на основе переработки требований стандарта DMR с учетом специфики российского применения.

6. Ретрансляция и расширение зоны покрытия.

Ретранслятор (повторитель, repeater) — устройство, которое принимает сигнал от одной радиостанции, усиливает его и передает другой.Это позволяет:

1. Значительно увеличить радиус действия портативных радиостанций;
2. Обеспечить связь в сложных условиях (здания, тоннели, горы);
3. Создать зону покрытия на большой территории

Профессиональные системы радиосвязи могут включать несколько ретрансляторов, объединенных в сеть, что позволяет обеспечить связь на территории целого региона.

7. Заключение.

Понимание основных терминов и параметров профессиональной радиосвязи — это фундамент для правильного выбора и эффективного использования систем радиосвязи. От аналоговых технологий, которые доминировали до конца XX века, отрасль перешла к сложным цифровым стандартам, позволяющим интегрировать голос, данные, навигацию и телеметрию в едином решении.Сегодня на рынке представлено множество стандартов — от открытых (DMR, TETRA) до узконапрвленных разработок. Каждый из них имеет свои особенности и области применения. В России, помимо мировых стандартов, активно формируется собственная нормативная база, направленная на обеспечение технологического суверенитета в этой критически важной области.Выбор конкретного решения зависит от множества факторов: требуемой зоны покрытия, количества абонентов, необходимости шифрования, потребности в передаче данных и, конечно, бюджетных ограничений. Однако независимо от выбора, понимание базовых принципов и терминологии позволит вам принимать обоснованные решения и эффективно управлять системой радиосвязи.
