Пять ошибок при заказе металлического фахверка — и сколько каждая стоит подрядчику
Задача: почему фахверк дорого переделывать

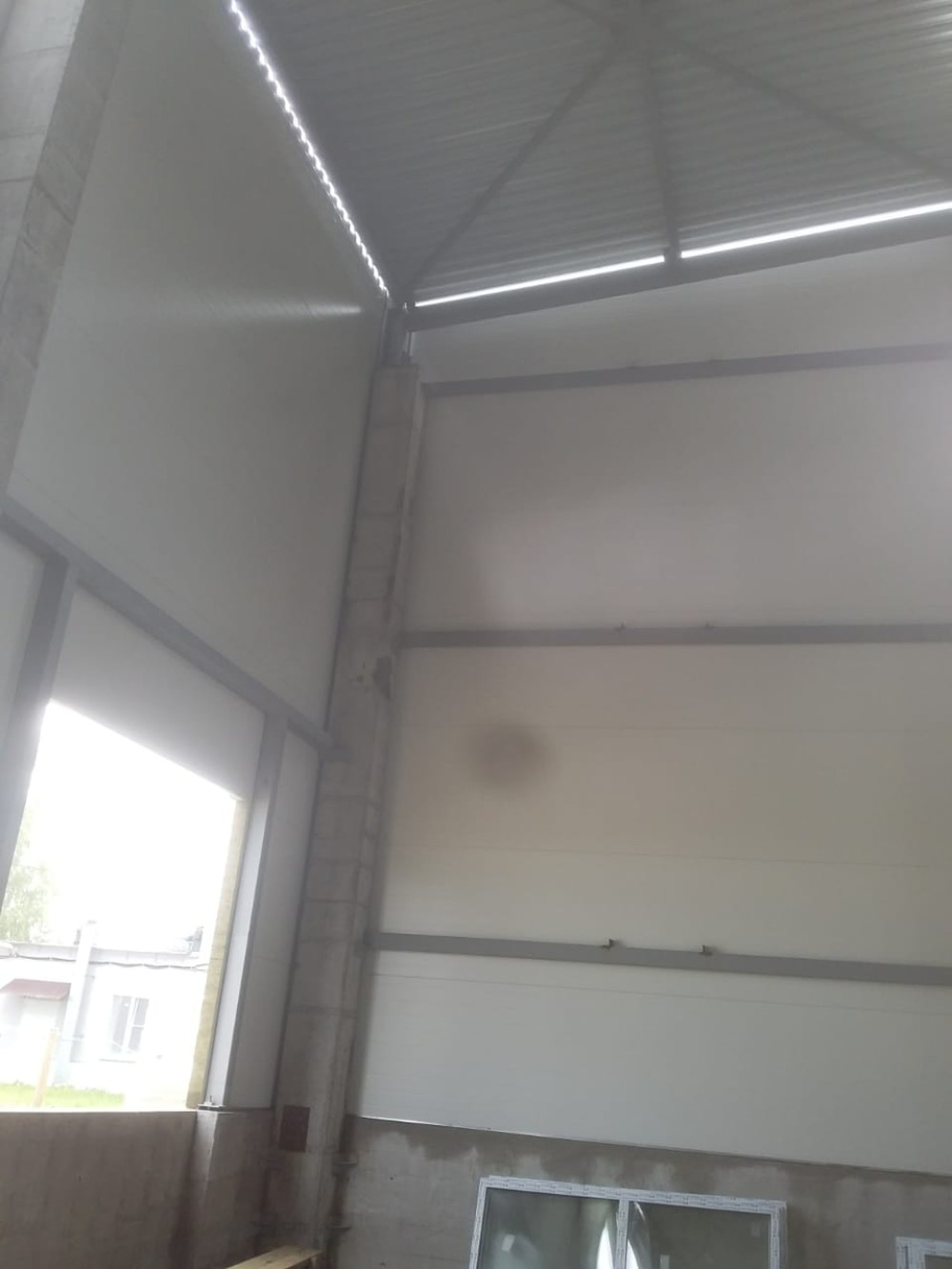

Металлический фахверк — вертикальные стойки и ригели в плоскости стены промышленного здания. Они не держат кровлю: это работа основного каркаса. Фахверк гасит ветровую нагрузку, держит сэндвич-панели или витражи, и сечение подбирают из условия прогиба L/300 по СП 16.13330.2017.
Звучит как «просто столбики». Но переделывать их приходится в смонтированном здании с работающим производством или арендаторами — и вот тут простота заканчивается.
Ошибка 1. Неправильная марка стали на высокие стойки
В IV ветровом районе (Санкт-Петербург и Ленобласть — именно он, нормативная ветровая нагрузка 0,48 кПа) при высоте стойки 10 м труба 140×140×8 из стали С245 даёт горизонтальный прогиб около L/180. Допуск по СП 16 — L/300. Конструкция не разрушается, но сэндвич-панели расстекляются, нащельники расходятся, крепёж начинает работать на изгиб.
Доусиление 20 стоек в смонтированном здании — рёбра жёсткости, переварка опорных узлов, замена панелей — 320–480 тыс. ₽ плюс 3–4 недели простоя.
Правило: при высоте от 9 м или шаге 12 м нужна С345 (09Г2С) по ГОСТ 27772-2015.
Ошибка 2. Убрали ригель «для экономии»
Шаг колонн 12 м, высота стены 9–12 м. Промежуточный ригель на отметке 5–6 м вынесли из сметы. Стойка начала работать как консоль на всю высоту. При первом серьёзном шторме — щели в нащельниках, конденсат внутри.
Добавить ригель задним числом после монтажа кровли — работа в стеснённых условиях, с ограниченным пространством для строповки. За одну секцию: 200–280 тыс. ₽.
Ошибка 3. Один слой антикоррозийки вместо двух
Спешка на сдаче объекта — нанесли один слой кистью, получили 25–30 мкм вместо нормативных 60. По ГОСТ ISO 12944-2:2022 неотапливаемый склад — категория C4 по коррозионной активности. Требование: грунт ГФ-021 в два слоя плюс эмаль, суммарно не меньше 160 мкм.
Три года — и нижние узлы опорных плит цветут. Переварить нижний метр-полтора 30 стоек с арендой подъёмника в работающем помещении: 500–700 тыс. ₽.
Ошибка 4. Анкерные болты М20 на стойку 10 м
Четыре болта М20 класса прочности 8.8 в опорном узле при IV ветровом районе — коэффициент использования несущей способности ~1,07—1,12. Технически «почти норма», но не норма. Проектировщик закрыл глаза. Замена химическими анкерами М24 с бурением под каждую точку в готовом фундаменте: 180–260 тыс. ₽ за 40 точек.
Ошибка 5. Нет тормозных распорок при монтаже
Горизонтальные связи в плоскости стен — расчётный элемент, не опция. Без них стойки в процессе монтажа «гуляют» на 15–20 мм поперёк. После монтажа панелей геометрию не поправить без разборки ограждения. Добавить распорки задним числом: 120–180 тыс. ₽ за секцию.
Итог: как это выглядело в нормально сделанном проекте
Два года назад мы поставили фахверк для склада 120×72 м в Ленобласти. Трубы квадратные 140×140×8, сталь С345-12 по ГОСТ 27772-2015 (категория «-12» — ударная вязкость при −20°С, для СЗФО необходима). Расход — 14,7 т, срок от запуска до отгрузки — 18 рабочих дней.
С первой отгрузкой — полный пакет: сертификат на прокат с номером плавки, журнал сварочных работ, акт толщинометрии с картой замеров по каждой стойке. Приёмку прошли без замечаний.
По цене на С345 вышли ниже трёх других поставщиков, которых рассматривал заказчик — закупаем прокат напрямую у металлургических заводов.
Если работаете над объектом в СЗФО и нужен расчёт по конкретным параметрам — каталог фахверков с формой запроса. Считаем за 1 рабочий день по КМ или ведомости.
