Шпиндели с автосменой инструмента для станков с ЧПУ — автоматизация, точность и рост производительности

Что такое шпиндель с автосменой инструмента

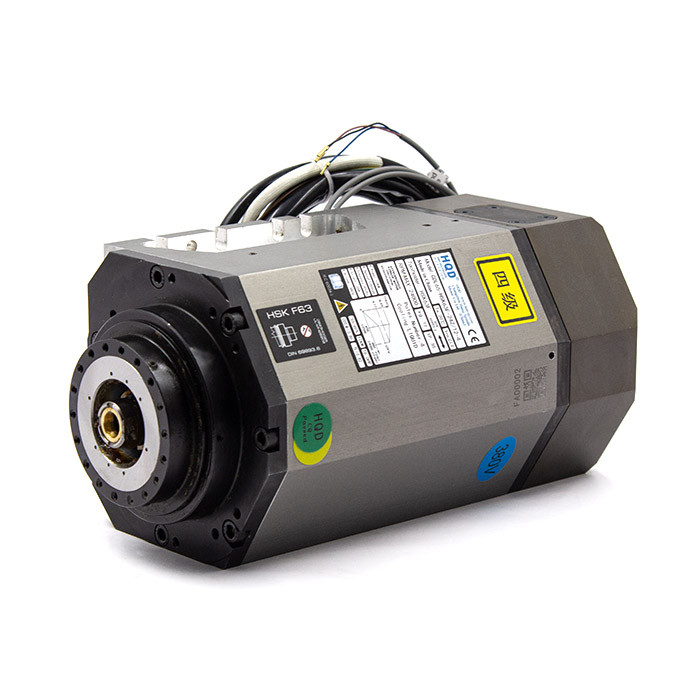

Шпиндель ATC оснащается механизмом фиксации инструмента (как правило, с конусом ISO или HSK) и системой автоматического зажима/разжима. Инструмент хранится в револьверном или линейном магазине, а замена выполняется по команде управляющей программы.

Преимущества шпинделей с автосменой инструмента:

— автоматическая смена фрез без участия оператора

— сокращение времени переналадки

— стабильное усилие зажима инструмента

— повышение точности повторяемости

— возможность выполнения сложных операций за один цикл

Такие шпиндели особенно востребованы в серийном производстве и при обработке сложных деталей.

Где применяются шпиндели ATC

Шпиндели с автосменой инструмента используются в:

— фрезерных станках по дереву и МДФ

— обработке алюминия и пластика

— производстве фасадов и мебельных элементов

— изготовлении рекламной продукции

— портальных обрабатывающих центрах

В задачах, где требуется несколько инструментов — например, черновая и чистовая фрезеровка, сверление и гравировка — система ATC позволяет выполнить весь цикл без ручной замены.

Преимущества шпинделей с автосменой инструмента в эксплуатации

Главное преимущество — повышение производительности. Время смены инструмента сокращается до нескольких секунд, что особенно важно при серийной обработке.

Дополнительные преимущества:

— снижение влияния человеческого фактора

— равномерный зажим инструмента

— уменьшение вероятности ошибки установки

— возможность интеграции в автоматические линии

Использование шпинделей ATC позволяет сократить простой оборудования и увеличить выпуск продукции без увеличения штата операторов.

Основные параметры при выборе шпинделя ATC

При подборе шпинделя с автосменой инструмента необходимо учитывать:

— мощность (кВт)

— диапазон оборотов

— тип конуса (ISO, HSK и др.)

— способ охлаждения (воздушное или жидкостное)

— совместимость с системой управления

— тип и вместимость инструментального магазина

Для интенсивной эксплуатации и длительных циклов обработки чаще выбираются модели с высокой мощностью и стабильной системой охлаждения.

Воздушное охлаждение и ATC — практичное решение для ЧПУ

Шпиндели с автосменой инструмента могут оснащаться системой воздушного охлаждения, что упрощает монтаж и обслуживание. Отсутствие помпы и магистралей жидкостного охлаждения снижает сложность системы и уменьшает требования к техническому обслуживанию.

Такое решение подходит для станков, работающих в условиях мастерской или среднего производства, где важен баланс между производительностью и простотой эксплуатации.

Когда стоит выбрать шпиндель с автосменой инструмента

ATC оправдан в случаях:

— регулярная работа с несколькими инструментами

— серийное производство

— высокая загрузка станка

— требования к минимальному времени переналадки

— автоматизация технологического процесса

Если станок выполняет однотипные операции одним инструментом, стандартный шпиндель может быть достаточным. Однако при расширении задач система автосмены значительно повышает эффективность оборудования.

Источник: ЧПУ Технологии
