Паяльная паста и ее особенности

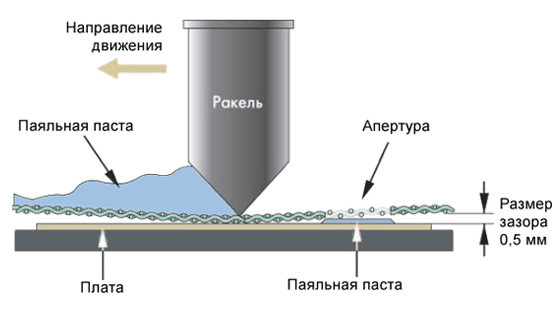

Перед монтажом SMD компонентов паста наносится на контактные площадки печатной платы через трафарет.

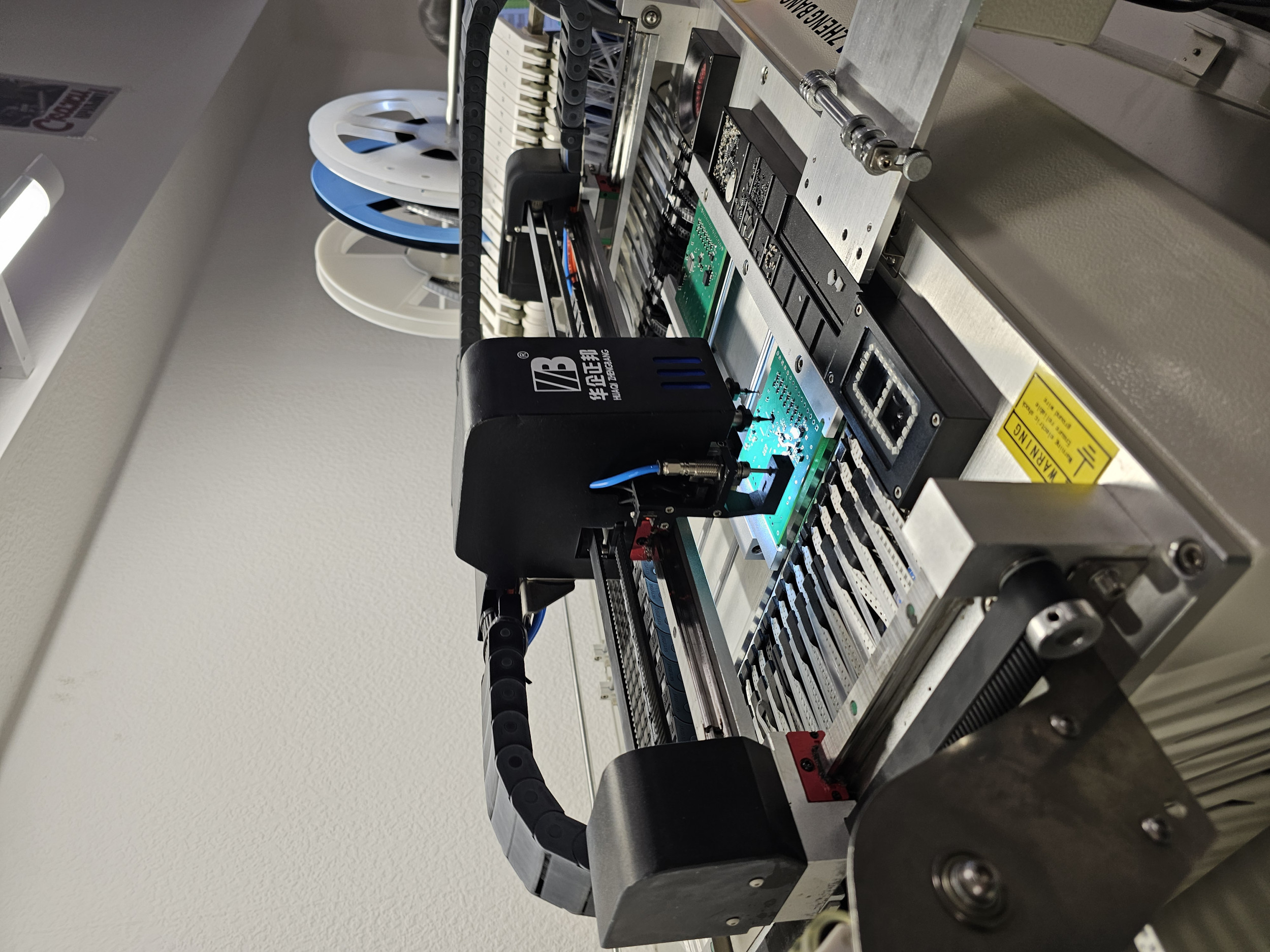

После плата отправляется в станок, где происходит установка SMD компонентов на свои места. Паяльная паста, как клей удерживает их на месте.

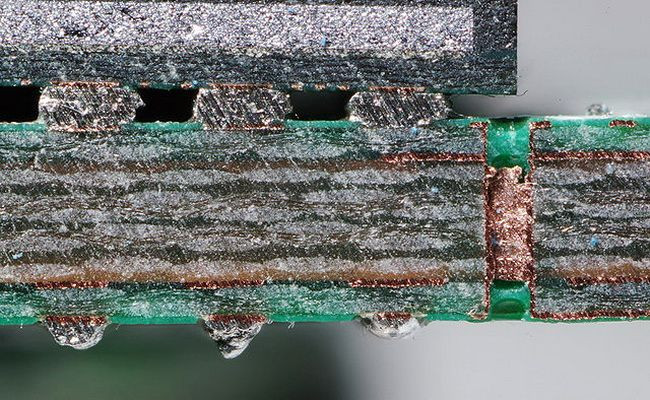

Затем плата с установленными компонентами отправляется в печь. В печи припой расплавляется, соединяя контактные площадки и SMD компоненты вместе.

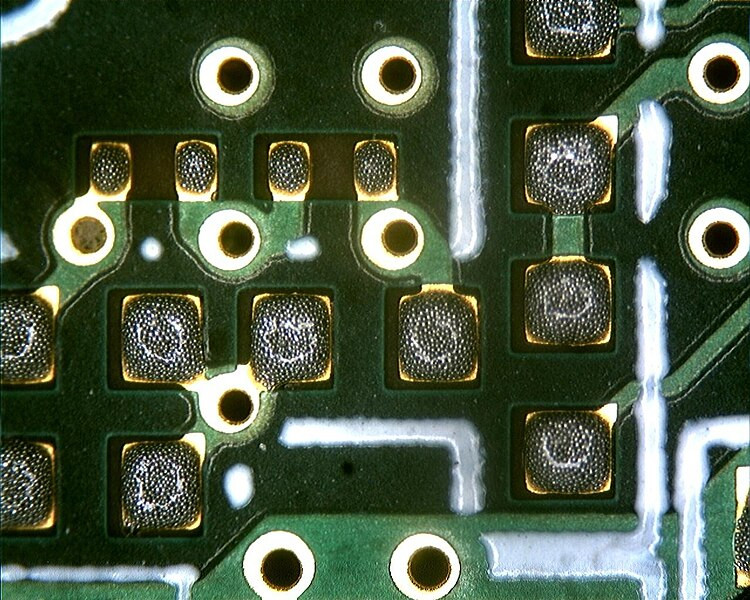

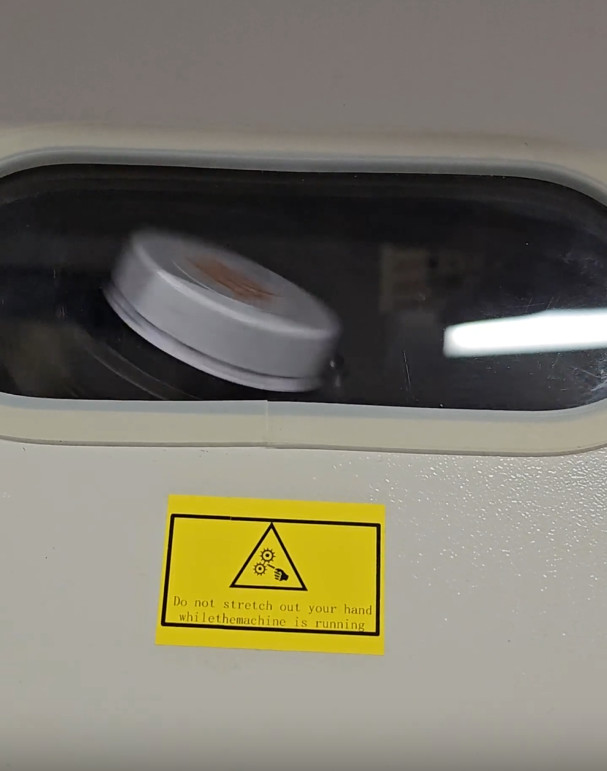

Чтобы понять, как паяльная паста остаётся густой и тягучей взглянем на нее под микроскопом: Чтобы паяльная паста качественно выполняла свои функции очень важно, чтобы металлически шарики припоя не слипались между собой, не окислялись, а флюс был распределен равномерно по всей массе. На производственной площадке Moderon Electric строго следят за этим. Паяльная паста всегда хранится в специализированных холодильниках. Перед применением проверятся срок хранения пасты, после чего она отправляется в виброустановку, которая тщательно её перемешивает. В производственных помещениях поддерживается постоянная температура и влажность, чтобы при нанесении пасты на плату флюс не высыхал раньше времени, защищая припой и удерживая детали вместе. Основная причина, по которой необходима оценка качества паяльной пасты, заключается в том, что 50-90% всех дефектов возникают из-за проблем с печатью. Следовательно, качественное хранение и соблюдение всех технологических регламентов имеет решающее значение. Двери Moderon Electric открыты для посещения производственной площадки. Если хотите ознакомиться с нашей продукцией и увидеть производство — мы будем рады Вашему визиту.
