Центральный блок PAVRUS PA-6500M9: инженерный разбор и сценарии интеграции

Российский рынок конгресс-систем переживает этап технологической перенастройки. На смену решениям ушедших западных брендов приходят отечественные платформы, которые не просто копируют функционал, но и предлагают интеграторам более гибкие инструменты для проектирования сложных объектов. Одним из таких решений является центральный блок цифровой конференц-системы PAVRUS PA-6500M9.

Архитектура и аппаратная база

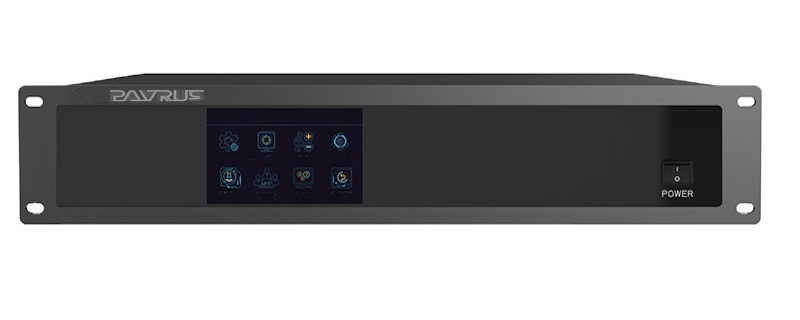

В основе PA-6500M9 лежит процессор ARM Cortex-A9, работающий под управлением специализированной ОС реального времени. Такой выбор архитектуры обеспечивает устройству высокую отказоустойчивость и низкое время отклика при обработке аудиопотоков. Управление системой осуществляется через 4,5-дюймовый сенсорный экран с интуитивно понятным графическим интерфейсом, дублирующим основные функции физических клавиш.

Аппарат выполнен в металлическом корпусе из фрезерованного алюминия. Это решение продиктовано не только требованиями к премиальному внешнему виду (блок часто устанавливается на столе президиума), но и практической необходимостью: массивный корпус служит пассивным радиатором охлаждения и надежным экраном от внешних электромагнитных помех.

Ключевые функциональные возможности

1. Масштабируемость без компромиссов Система спроектирована по принципу распределенной сети. Один базовый блок поддерживает подключение до 240 пультов напрямую. Однако архитектура позволяет каскадировать блоки управления, расширяя емкость системы программным путем до 76 800 делегатских устройств. Для инсталляторов это означает возможность использовать единую линейку оборудования как для малых кабинетов, так и для масштабных международных форумов, унифицируя логику настройки и ЗИП.

2. Режимы работы и модерация PA-6500M9 предлагает исчерпывающий набор алгоритмов дискуссии:

1. FIFO / LIFO: автоматическое отключение первого или последнего включившегося микрофона при превышении лимита;
2. Ограничение числа спикеров: одновременная работа от 1 до 9 активных микрофонов (настраивается администратором);
3. Режим председателя: неограниченное количество VIP-пультов с абсолютным приоритетом (принудительное отключение делегатов) и функцией «Next-in-line» (постановка выступающих в очередь).

3. Видеокоммутация и автосопровождение Блок оснащен встроенным матричным коммутатором 4×1 HDMI и процессором управления камерами. Система поддерживает протоколы VISCA, PELCO-D/P и управление по RS-232/RS-485. При активации микрофона контроллер автоматически подает команду пресета на соответствующую PTZ-камеру. Реализована функция Freeze-on-Tour: во время поворота камеры изображение на экранах замирает, предотвращая визуальный дискомфорт у зрителей.

4. Качество звука и подавление обратной связи Частота дискретизации 48 кГц и полоса пропускания 20 Гц — 20 кГц обеспечивают студийную детализацию речи. Цифровой сигнальный тракт включает адаптивные алгоритмы эхоподавления (AEC), шумоподавления (ANC) и нотч-фильтры для мгновенного вырезания частот акустической обратной связи («свиста») без искажения тембра голоса спикера.

5. Запись и внешние интерфейсы Устройство имеет выделенные порты USB и SD для автономной записи конференции в высоком качестве (включая разделение по каналам). Системный интерфейс представлен портами 6×8P-DIN + 2х RJ45 (с возможностью конфигурации 8х RJ45), что упрощает разводку кабельных трасс в существующих фальшполах зданий.

Опциональные расширения

Базовая конфигурация закрывает 90% задач оснащения госучреждений и корпоративных штаб-квартир. Однако для высокотехнологичных проектов предусмотрены платные лицензии:

1. Dante/AES67: интеграция блока в общую IP-аудиосеть здания для передачи многоканального звука на медиасерверы или системы звукоусиления;
2. Web-интерфейс: удаленный мониторинг состояния всех 76 800 узлов сети, настройка прав доступа и обновление прошивок через браузер;
3. Электронное голосование: поддержка парламентских режимов (За/Против/Воздержался), тайное голосование и вывод юридически значимой статистики на табло.

Рекомендации по внедрению

При проектировании систем на базе PA-6500M9 стоит учитывать несколько инженерных аспектов:

1. Топология сети. Несмотря на заявленную дальность беспроводных пультов, проводные терминалы рекомендуется подключать по схеме «звезда». При последовательном соединении (daisy-chain) обрыв одного кабеля выводит из строя всю последующую ветку.
2. Электропитание. Блок требует стабильного питания AC 100–240 В. Для объектов первой категории надежности рекомендуется предусмотреть ИБП мощностью не менее 1 кВт с чистой синусоидой, учитывая пусковые токи активного аудиооборудования.
3. Радиочастотное планирование. Если объект предполагает использование беспроводных микрофонных систем в том же зале, необходимо заранее провести спектральный анализ. Диапазон UHF 550–620 МГц, используемый периферией PAVRUS, должен быть скоординирован с частотами сторонних радиосистем во избежание интермодуляционных искажений.
4. Акустический расчет. Чтобы полностью раскрыть потенциал DSP-процессора, инженерам следует уделить внимание расположению потолочных громкоговорителей. Неправильная фазировка относительно микрофонов может потребовать глубокой ручной эквализации, снижающей естественность звучания.

Заключение

Центральный блок PAVRUS PA-6500M9 представляет собой зрелое промышленное решение. Он избавлен от маркетинговой избыточности, характерной для бытовых гаджетов, и предлагает именно тот инструментарий, который необходим профессиональному AV-интегратору: открытую систему команд для Crestron/Extron, глубокую кастомизацию режимов дискуссии и подтвержденную тестами стабильность цифрового тракта.

Для российского рынка наличие локальной технической поддержкиделает эту платформу прагматичным выбором при реализации государственных контрактов и инфраструктурных проектов, где требования к импортонезависимости становятся определяющими.
