Зануление: особенности и отличия от заземления
Требования к методам защиты регламентируются ПУЭ.1.7 пункты 28-1.7.31, СНИП 3.05.06-85,
Вместе с экспертами компании «Невал» рассмотрим принцип действия, отличия и области применения зануления и заземления.
Заземление: определение, принцип действия и область применения
Определение заземления дается в ПУЭ 1.7.28, это — соединение корпуса или другой части электроустановки с грунтом. Оно служит для защиты от поражения током утечки, молниезащиты, обеспечения нормальной работы оборудования, снятия статического заряда.
Область применения заземления:
- Низковольтное оборудование и приборы в сетях с изолированной нейтралью.
- Высоковольтные установки и оборудование в сетях с любым режимом нейтрали.
- Медицинская техника, оборудование во взрывоопасных зонах, в местах высокой влажности или на производствах, где недопустимо накопление статического заряда.
Принцип работы заземления основан на явлении протекания электрического тока по пути наименьшего сопротивления.
При нарушении изоляции и контакта с нетоковедущей частью установки на ней возникает электрический потенциал. При прикосновении к ней человека формируется электрическая цепь «проводник — часть электроустановки — тело — земля». При наличии заземления ток идет по пути наименьшего сопротивления: «проводник — часть электроустановки — заземляющий провод — земля». За счет этого величина тока при прикосновении уменьшается до безопасного для человека уровня.
Кроме того, заземление выравнивает потенциал, возникающий при утечке тока. При включении в цепь УЗО или дифференциального автомата, аппараты также отключают участок цепи при возникновении утечки.
Зануление: определение, принцип действия и область применения
Определение заземления дается в ПУЭ 1.7.31, это — контактное подключение частей электроприбора, оборудования или установки, которые не находятся под напряжением в нормальном режиме работы, к нейтральной точке электросети. Предназначено для отключения линии электропроводки при появлении напряжения на корпусе или другой нетоковедущей части, из-за нарушения изоляции или при контакте с проводником. Защита занулением работает следующим образом: при контакте нетоковедущей части с проводником возникает ток короткого замыкания, который протекает по цепи «проводник — часть электроприбора — нейтраль». Это вызывает срабатывание автоматов, которые отключают участок сети, куда подключен прибор.
Различают зануление различных систем:
- TN-C — нейтральный и защитный проводники совмещены. Системы нельзя использовать в однофазных протяженных сетях, так как при высоком сопротивлении или нарушении целостности нейтрального проводника, величина тока замыкания будет недостаточна для срабатывания защиты и на корпусе возникнет опасный потенциал. Область применения таких систем — трехфазные электросети.
- TN-C-S — защитный и нулевой проводник разделены от точки разветвления трехфазной линии на однофазные. Это позволяет уменьшить длину защитного проводника, что снижает его сопротивление, облегчает контроль его целости, снижает риск отгорания провода, так как в нормальном режиме через него не протекает ток.
- TN-S — защитный и рабочий нулевые проводники разделены по всей длине, начиная от трансформатора. Такие системы наиболее безопасны, однако их стоимость существенно выше.
Область применения зануления — приборы и оборудование в низковольтных сетях с глухозаземленной нейтралью.
Отличия заземления от зануления

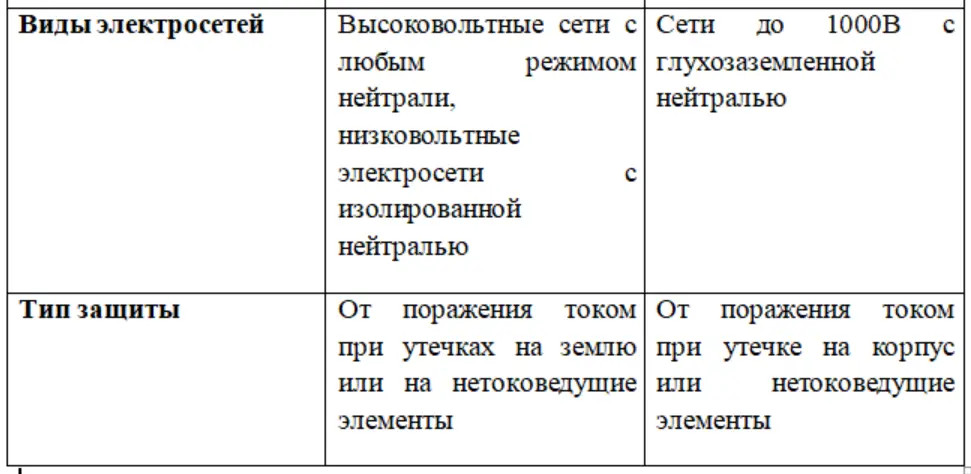

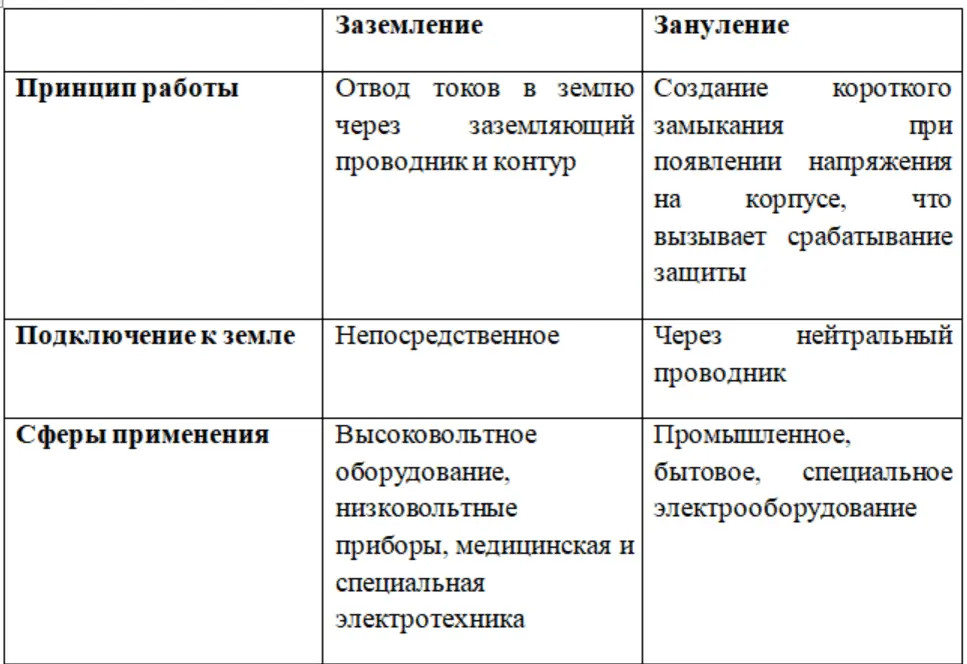

Для удобства ознакомления с отличиями методов защиты мы свели особенности каждого в таблицу: Заземление и зануление — методы защиты от опасных электрических потенциалов на нетоковедущих элементах электроприборов или оборудования и токов утечки, возникающих при нарушении изоляции токоведущих частей. Заземление снимает потенциал и отводит ток утечки в землю, а зануление вызывает короткое замыкание, на которое срабатывает защита. Требования к организации и выбору способа защиты регламентируются рядом нормативных документов. Чтобы заземление и зануление выполняли свои функции, важно избежать ошибок. В противном случае опасность поражения током резко возрастает.
