Резервирование питания котельной: варианты от простого ИБП до генератора с АВР
Чтобы избежать аварий, требуется обязательное резервирование источников электроэнергии для таких объектов. Рассмотрим варианты реализации электроснабжения газовых котельных вместе со специалистами компании «Невал».
Резервирование электроснабжения производственных котельных
Согласно требованиям СП 89.13330.2016, электроснабжение котельных осуществляется согласно категории надежности по отпуску теплоснабжения. К первой категории относятся объекты, обеспечивающие теплом потребителей, не допускающих перерыва теплоснабжения и не имеющих других источников тепловой энергии. Ко второй — прочие теплогенерирующие объекты.
Для котельных первой категории должно быть предусмотрено два источника электроэнергии, не зависимых друг от друга, с автоматическим включением резерва. Самые распространенные схемы — с основным и резервным вводом от двух независимых линий электроснабжения или основным вводом и генератором.
В первом случае при пропадании или недопустимых перепадах напряжения на основном вводе АВР переключает автоматику, вентиляторы, насосы, светильники и другие потребители на резервную линию. При восстановлении подачи электричества система осуществляет обратное переключение.
Аналогично работает схема с генератором. При отключении или недопустимых параметрах напряжения в основной линии система автоматического включения резерва запускает генератор и переключает электрооборудование котельной на него. При восстановлении напряжения на основном вводе АВР осуществляет переключение и останавливает генератор. Схема электроснабжения газовых котельных второй категории надежности также должна предусматривать основной и резервный источник электроэнергии. Однако для таких объектов допускается переключение между вводами в ручном режиме.
Резервирования электроснабжения бытовых котельных
Для бытовых газовых котельных обычно используют источники бесперебойного питания с аккумуляторами. Схема работает следующим образом. В нормальном режиме работы электропитание осуществляется от основного ввода, ИБП при этом работает в режиме зарядки аккумуляторов и стабилизации напряжения, которое подается на котел. При отключении электроэнергии источник бесперебойного питания переключает оборудование на питание от АКБ. При этом ИБП преобразует постоянное напряжение от аккумуляторов в переменное. Когда подача напряжения в основной линии возобновляется, источник бесперебойного питания переключает газовый котел на нее и переходит в режим зарядки АКБ.
Время автономной работы зависит от емкости аккумуляторов, обычно оно составляет 8–10 часов, далее осуществляется отключение газового котла.

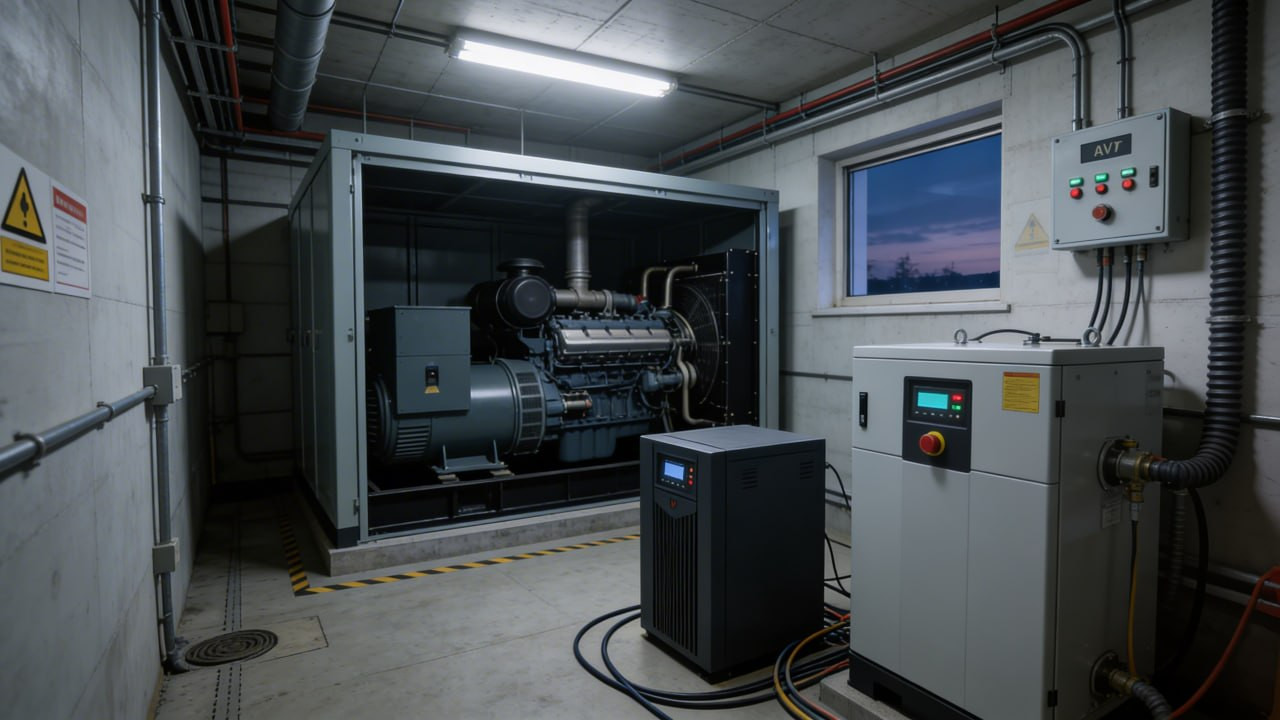

Существует также схема резервирования питания теплогенерирующего оборудования с ИБП и генератором. При отключении напряжения газовый котел переводится на питание от АКБ, когда аккумуляторы разряжаются, подается сигнал на запуск генератора. ИБП при этом заряжает батареи и стабилизирует напряжение от генератора, которое подается на котел. Такие схемы обычно используют для котлов, требовательных к качеству напряжения при возможных длительных отключениях электричества.
Резервирование электроснабжения газовых котельных — задача для профильных организаций. Для ее решения целесообразно привлечь опытного подрядчика.
