Как работает система кругового обзора авто и зачем нужны калибровочные маты?

Принцип работы системы кругового обзора

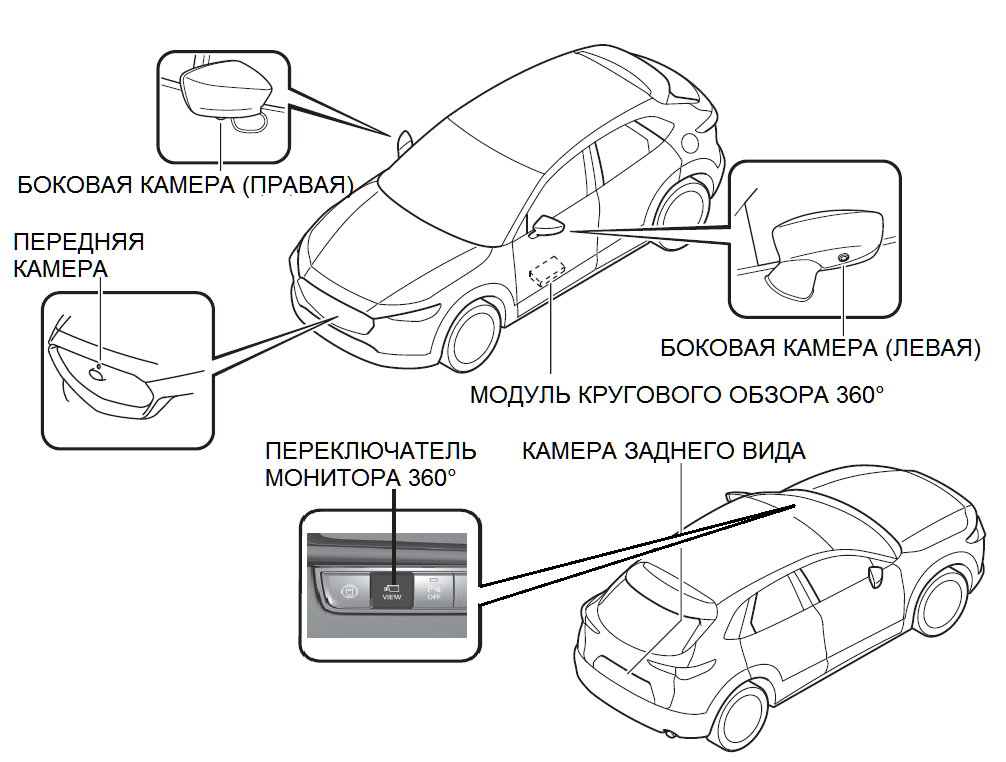

Система кругового обзора работает по следующему принципу:

1. Адаптация к условиям. Камеры с инфракрасной подсветкой обеспечивают видимость в темноте, а обогрев камер предотвращает запотевание и налипание грязи.

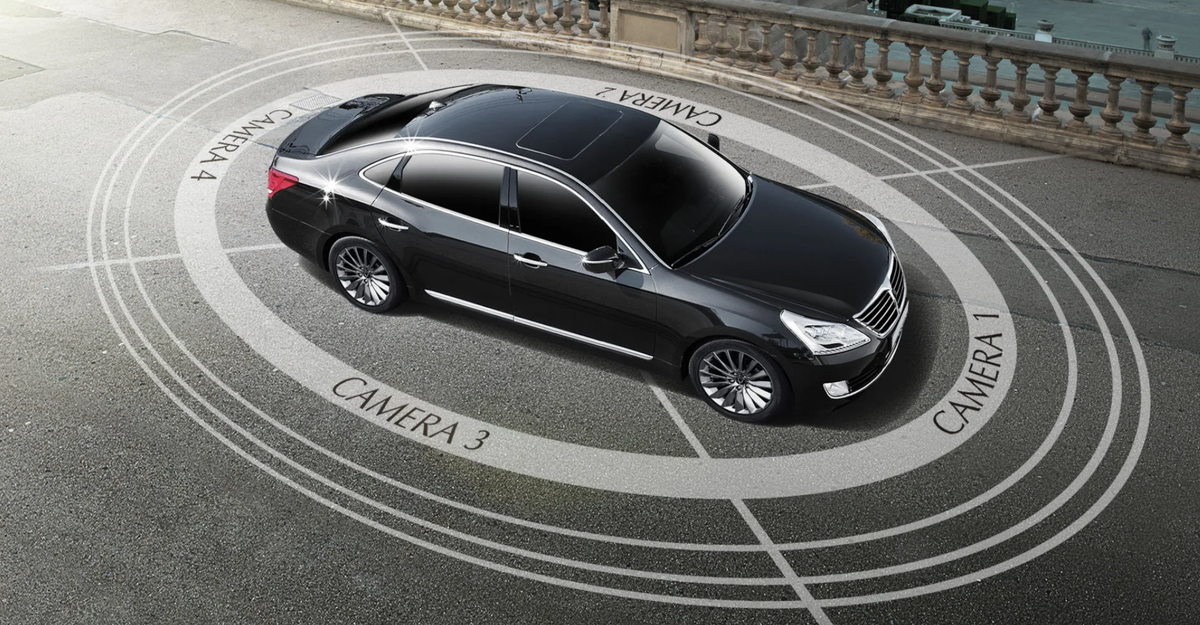

2. Сбор данных. Камеры одновременно фиксируют изображение вокруг автомобиля. Каждая камера захватывает свою зону обзора.
3. Обработка изображений. Центральный процессор анализирует данные с камер, корректирует искажения и объединяет их в единое панорамное изображение.

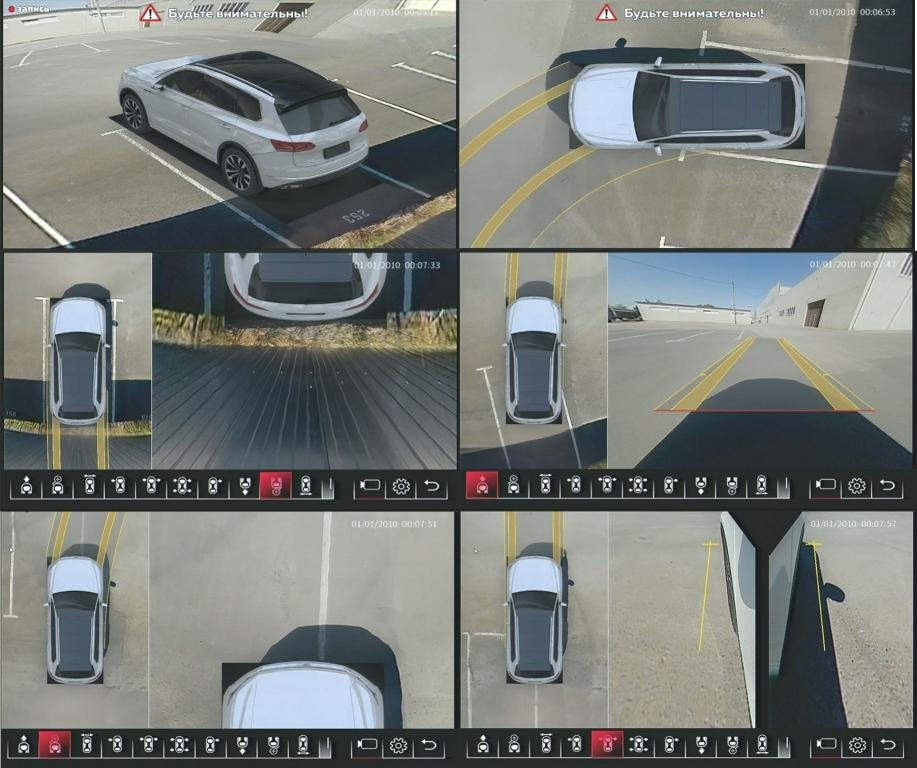

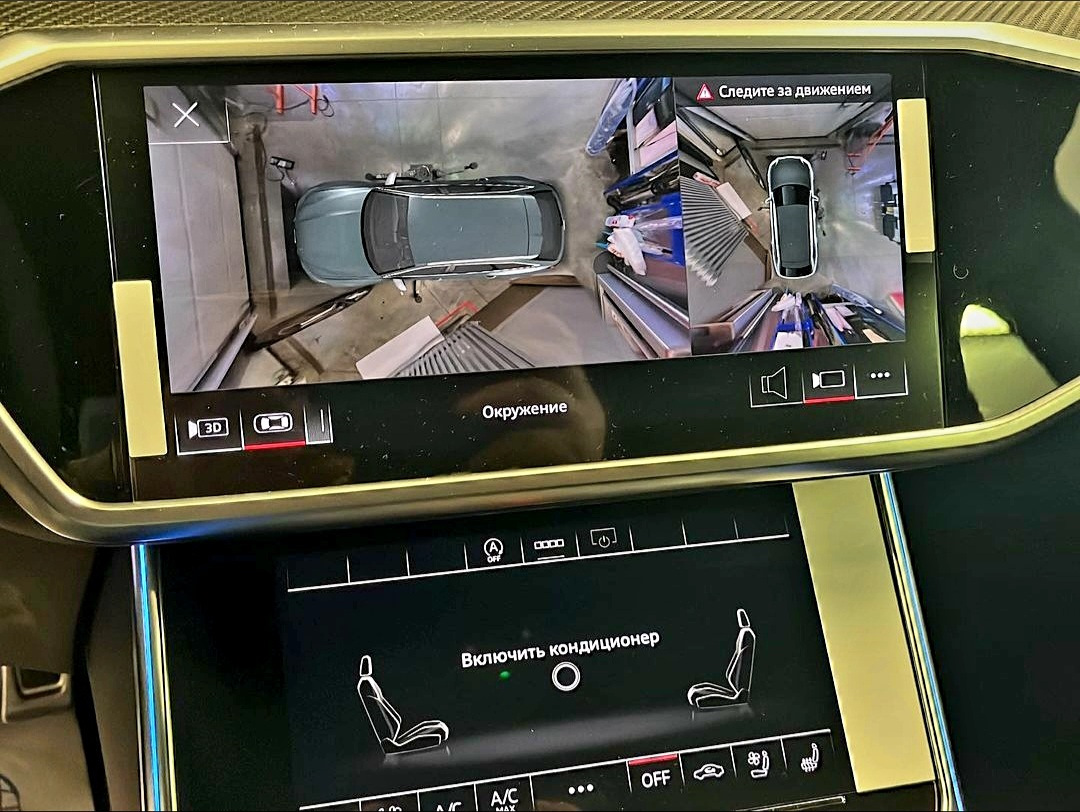

4. Создание вида сверху. С помощью алгоритмов компьютерного зрения система трансформирует перспективу, чтобы показать автомобиль и окружающие объекты сверху.

Преимущества системы кругового обзора машины

Система кругового обзора предлагает автомобилистам следующие преимущества:

1. Повышение уровня безопасности. Водитель видит препятствия, которые остаются вне зоны видимости зеркал. Благодаря этому снижается риск столкновений с пешеходами, велосипедистами или другими автомобилями.
2. Упрощение парковки. Система помогает парковаться в узких местах, показывая расстояние до бордюров, столбов и других объектов. Визуализация траектории движения облегчает маневрирование.
3. Помощь при движении задним ходом. Задняя камера с панорамным обзором позволяет избежать наезда на препятствия. Система предупреждает о приближении к объектам с помощью звуковых сигналов.
4. Снижение стресса для водителя. Панорамный обзор уменьшает нагрузку на водителя, особенно в сложных дорожных условиях, а также упрощает управление крупногабаритными автомобилями (внедорожниками, микроавтобусами).

Калибровочные маты: особенности использования

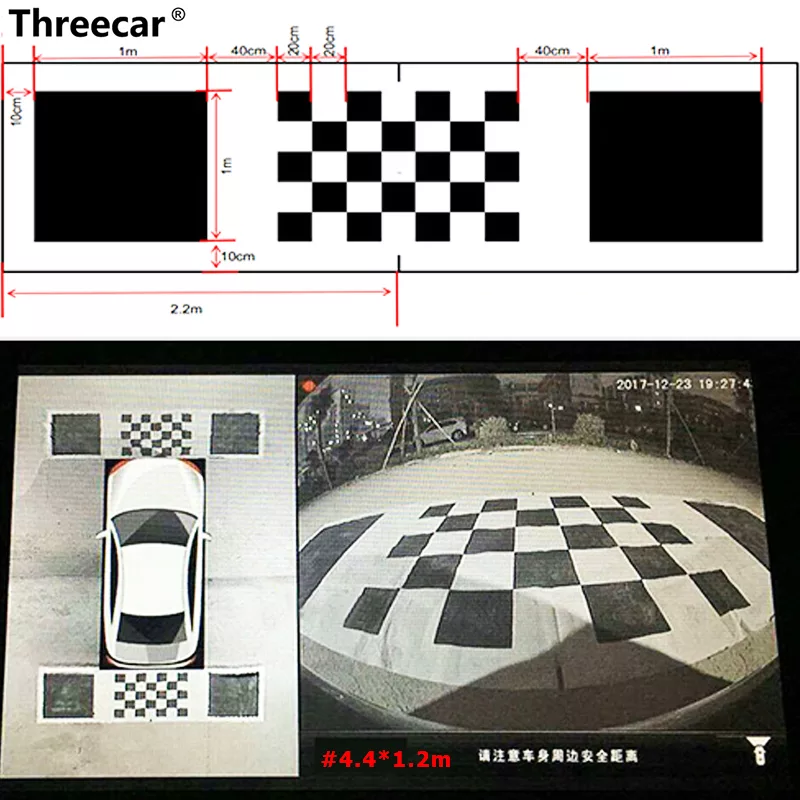

Калибровочный мат представляет собой специальное покрытие с четким графическим рисунком, используемое для первичной настройки системы кругового обзора. Его основная задача — обеспечить правильную калибровку камер, чтобы они могли точно определять положение автомобиля относительно окружающего пространства.

Процесс калибровки выглядит так:

1. Размещение матов. Маты необходимо разместить на ровной поверхности перед автомобилем, строго следуя инструкциям производителя. Каждый мат имеет уникальный узор, который помогает системе определить углы обзора.
2. Автоматическая настройка углов обзора камер. После запуска программы калибровки камеры сканируют узор на мате, вычисляя свои положения относительно друг друга и автомобиля.
3. Корректировка параметров изображения. На основе полученных данных система корректирует перспективу и швы между изображениями, формируя единое панорамное представление.

Грамотно выполненная калибровка влияет на качество работы системы:

1. в случае некорректной настройки изображение может искажаться, а объекты — отображаться неправильно;
2. ошибки в калибровке снижают эффективность системы, увеличивая риск столкновений при маневрировании.

Типы калибровочных матов

Сегодня можно встретить:

1. штатные маты от производителей автомобилей, которые разрабатываются специально для конкретных моделей и обеспечивают максимальную точность настройки;
2. универсальные решения для aftermarket-систем, которые подходят для установки дополнительных систем кругового обзора, но могут быть менее точными по сравнению со штатными вариантами.

Для успешной калибровки важно соблюдать следующие правила:

1. поверхность должна быть ровной и сухой;
2. достаточное освещение гарантирует четкость захвата узора на мате;
3. отсутствие загрязнений на камерах обеспечивает точность считывания данных.

Несмотря на высокую технологичность, система кругового обзора имеет свои ограничения.

1. Влияние погодных условий. Сильный дождь, снег или грязь могут затруднять работу камер и ухудшать качество изображения.
2. Загрязнение камер. Грязь, листья или насекомые на объективах снижают четкость картинки. Регулярная очистка камер необходима для поддержания их работоспособности.
3. Технические неисправности. Проблемы с электроникой или программным обеспечением могут вызывать артефакты на экране или полную потерю функционала.
4. Недостатки алгоритмов обработки. Иногда сложные условия (например, яркий свет или бликующие поверхности) могут привести к ошибкам в обработке изображения.

Современные тренды и развитие технологии

Система кругового обзора продолжает совершенствоваться, объединяясь с другими технологиями:

1. Интеграция с ADAS (системами помощи водителю). Современные автомобили сочетают круговой обзор с функциями автоматического торможения, контроля слепых зон и предупреждения о столкновениях.
2. Использование AI для распознавания объектов. Искусственный интеллект анализирует изображение, выявляя потенциально опасные ситуации и предупреждая водителя.
3. Появление 3D-моделей. Некоторые производители уже внедряют трехмерные представления окружающего пространства, что делает систему еще более информативной.
4. Перспективы беспилотных автомобилей. В будущем система кругового обзора станет ключевым элементом автономного управления, предоставляя беспилотным машинам полную информацию о среде.

Система кругового обзора — это не просто удобный гаджет, а важный инструмент для повышения безопасности и комфорта вождения. Благодаря сочетанию камер, мощного процессора и интуитивного интерфейса она помогает водителю справляться с самыми сложными ситуациями на дороге.

Калибровочные маты являются фундаментальным элементом настройки этой технологии, обеспечивая точное определение углов обзора камер и качественную сборку панорамного изображения. При этом важно помнить о существующих ограничениях, таких как погодные условия и техническое состояние системы.

С развитием технологий такие системы становятся доступнее и точнее. Уже сегодня они входят в базовую комплектацию многих автомобилей, а в будущем могут стать стандартом для всех транспортных средств.

Если вы выбираете новый автомобиль, обратите внимание на наличие системы кругового обзора — это вложение, которое окупится в виде вашего спокойствия и безопасности.
