Разработка семейств для каталога Civil3D в Autodesk Inventor

Не всегда в Civil3D возможно реализовать все задачи по проектированию наружных сетей. Inventor позволяет создавать модели для каталогов с высоким уровнем проработки LOD.

Способ создания семейств в Inventor для каталога Civil3D сокращает время примерно в 3-4 раза, в сравнении с созданием множества типоразмеров семейства путем экспорта модели из Revit. К тому же не всегда удается найти нужную модель, а также ручное создание точек присоединения к трубе и внесение каждого типоразмера вручную в каталог становится рутинным процессом.

Для создания качественной и детализированной модели трубопроводных сетей требуется многочисленное разнообразие труб, колодцев, фитингов и других элементов. При моделировании сетей в Civil 3D есть несколько вариантов:

1. Использование инструментов безнапорной сети (cоздание семейств для безнапорной сети мы рассматривали ранее в другой статье);

2. Использование инструментов напорной сети.

На примере этого каталога можно заметить большое количество семейств и элементов в них. Эти элементы попадают туда несколькими способами:

1. импорт файлов .content, предварительно созданных в Revit и экспортированных в Civil3D для добавления точек присоединения и создания единого 3D тела;

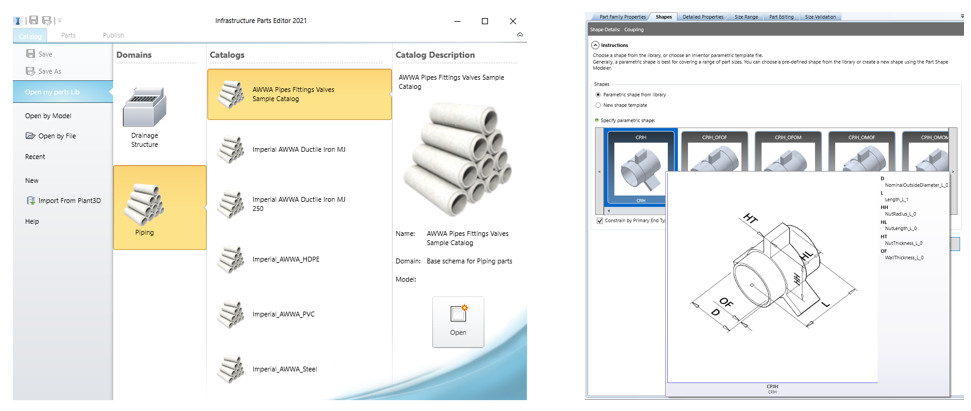

2. создание каталогов Infrastructure Parts Editor (далее -IPE).

Первый способ очень длительный и подходит для создания нескольких типоразмеров одного элемента при условии, что модель уже будет создана в Revit с нужными типоразмерами. Второй способ подходит для пакетного создания множества типоразмеров элемента. Данный инструмент используется для создания каталога трубопроводной сети путем создания семейств требуемой формы в табличной форме формата Excel.

В IPE есть уже готовые модели некоторой арматуры с назначенными переменными, их также можно использовать для создания арматуры несложной формы или невысокого уровня детализации. Но есть возможность загружать свои модели для семейства.

Модель арматуры предварительно должна быть создана в программе Inventor и загружается в IPE в формате .ipt или .iam. Далее в IPE в таблице Excel можно добавить все типоразмеры в соответствии с нормативными документами.

Создание семейства в Inventor.

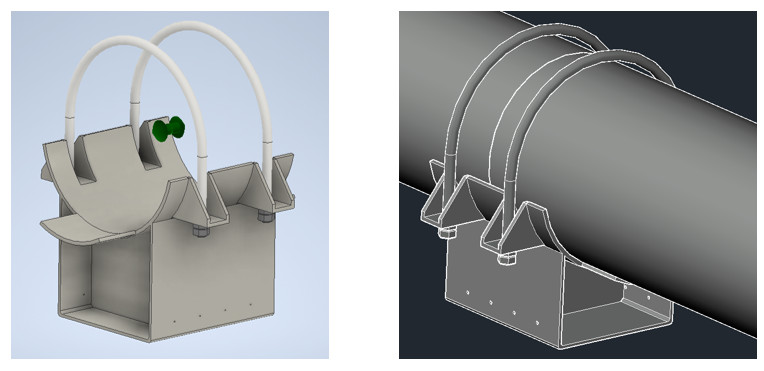

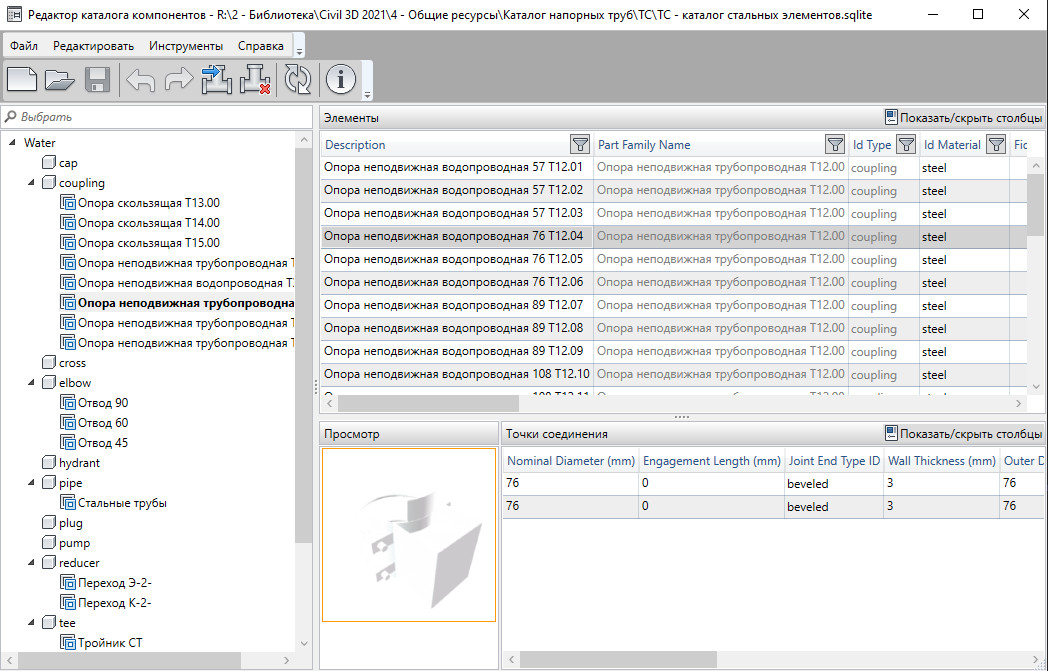

Например, рассмотрим семейство неподвижной опоры для сети ТС. Данная опора была разработана в Inventor и экспортирована в IPE, где были созданы все типоразмеры.

Autodesk Inventor — это программа для проектирования всех типов изделий промышленного производства на основе их параметров, что отлично подходит для создания любой арматуры для трубопроводных сетей и передачи их в IPE для создания каталога элементов.

Этапы построения детали:

1. рабочая плоскость;
2. эскиз;

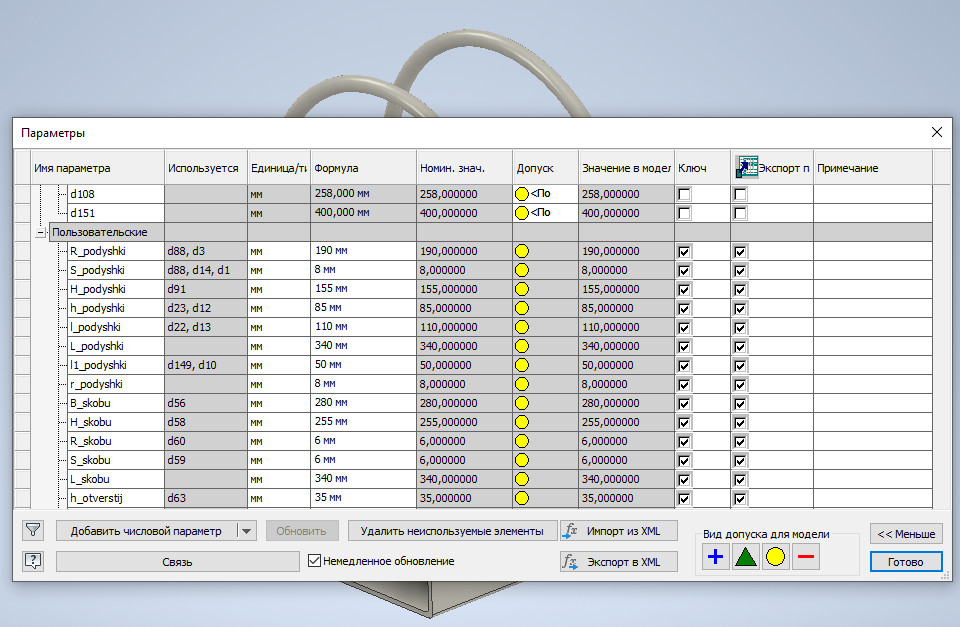

3. нанесение размеров и зависимостей;
4. выдавливание 3D тела из эскиза.

Эти этапы цикличны и повторяются несколько раз в зависимости от детализации модели и количества составных частей в модели.

Shape Modeler является неотъемлемой частью при экспорте модели в IPE, он позволяет создать точки подключения в модели и экспортировать тело модели со всеми нужными пользовательскими параметрами.

Качественная информационно наполненная модель и автоматизация процессов проектирования во многом зависят от создания семейств элементов. Это позволяет не только продемонстрировать красивую картинку, но и избежать нежелательных ошибок на всех этапах разработки и возведения объекта.
