Отладочные платы для SOM модулей DS-RK3568

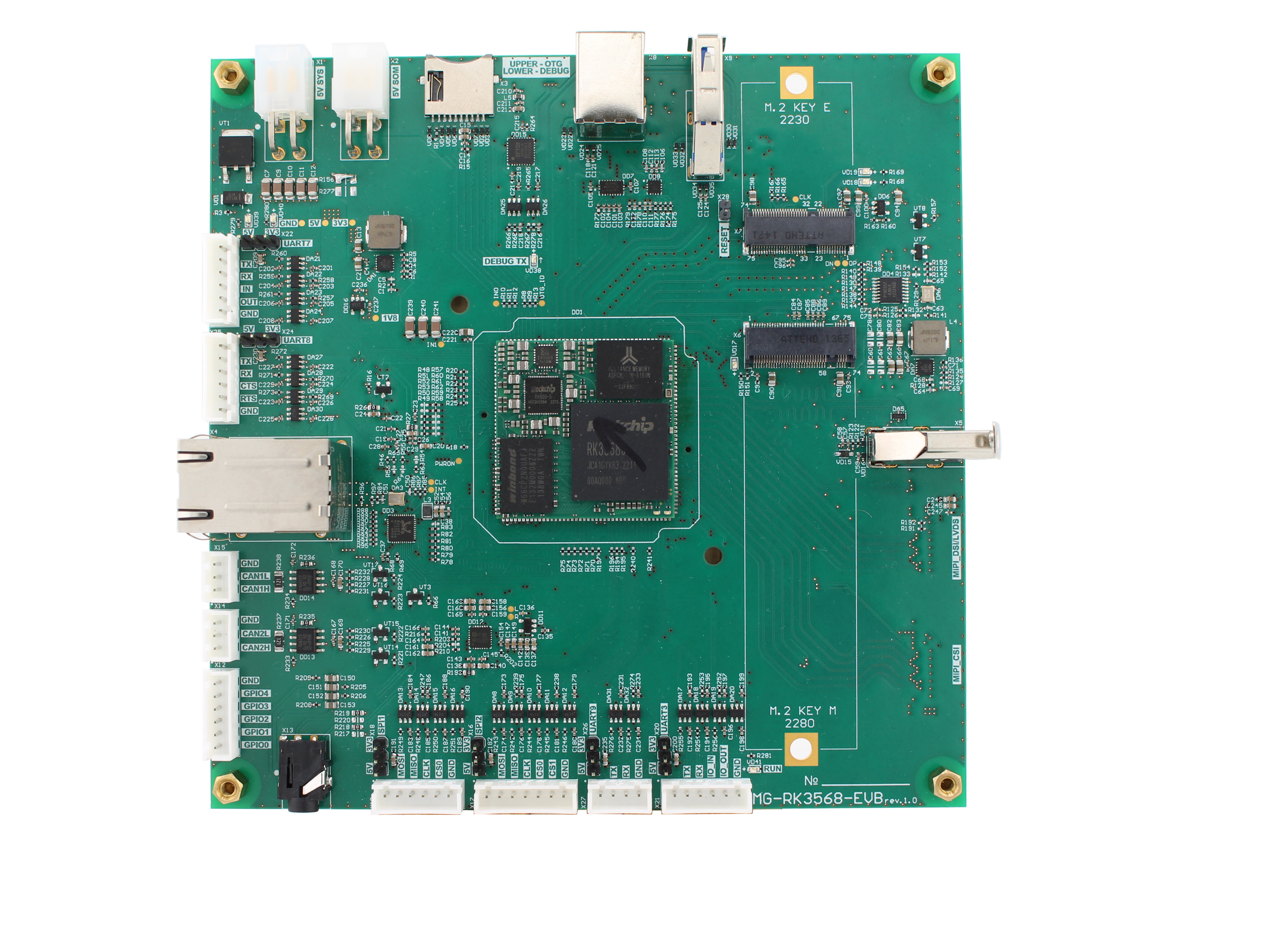

На этапе разработки постарались вывести на отладочной плате все интерфейсы, которые возможно, чтобы разработчики оценили разнообразие в функционале DS-RK3568. В нашем дизайне использованы компоненты, которые легко приобрести в РФ по адекватной цене. При работе над собственной разработкой базовой платы с DS-RK3568 не тратьте время на подбор элементов и проработку разводки отдельных интерфейсов, а используйте проверенную принципиальную схему отладочной платы и копируйте оттуда необходимые куски схемы.

Дополнительно в комплекте к отладочной плате DS-RK3568-EVB поставляется: переходные платы MIPI-DSI и Touch-интерфейса, шлейфы для подключения, блок питания 220В — 12В для работы с дисплеем, кабель питания для соединения отладочной платы с лабораторным источником питания, который рекомендован для безопасной и стабильной работы с ней. Принципиальные схемы переходных плат, как и много другой полезной информации, доступно после регистрации и авторизации аккаунта в клиентском разделе.

Для проведения полноценного тестирования потребуются дополнительные комплектующие, которые продаются отдельно и не включены в состав отладочной платы:

1. дисплей 10.1 дюйм,
2. модуль видеокамеры,
3. NVME-диск,
4. M2 модуль Wi-Fi/Bluetooth.

По всем позициям даны рекомендации. Документация и точные наименования выложены в клиентском разделе или отправив запрос через форму сайта. Рекомендованные комплектующие были неоднократно проверены в составе наших стендов для выходного тестирования, которые выполнены на базе стандартной версии отладочной платы.

Отличие в том, что на место SOM устанавливается сокет с прижимным устройством с использованием pogo-пинов. В будущем будет данная конфигурация будет доступна для заказа отдельно и в составе стенда для организации входного тестирования на территории заказчика.
